Weitere Informationen

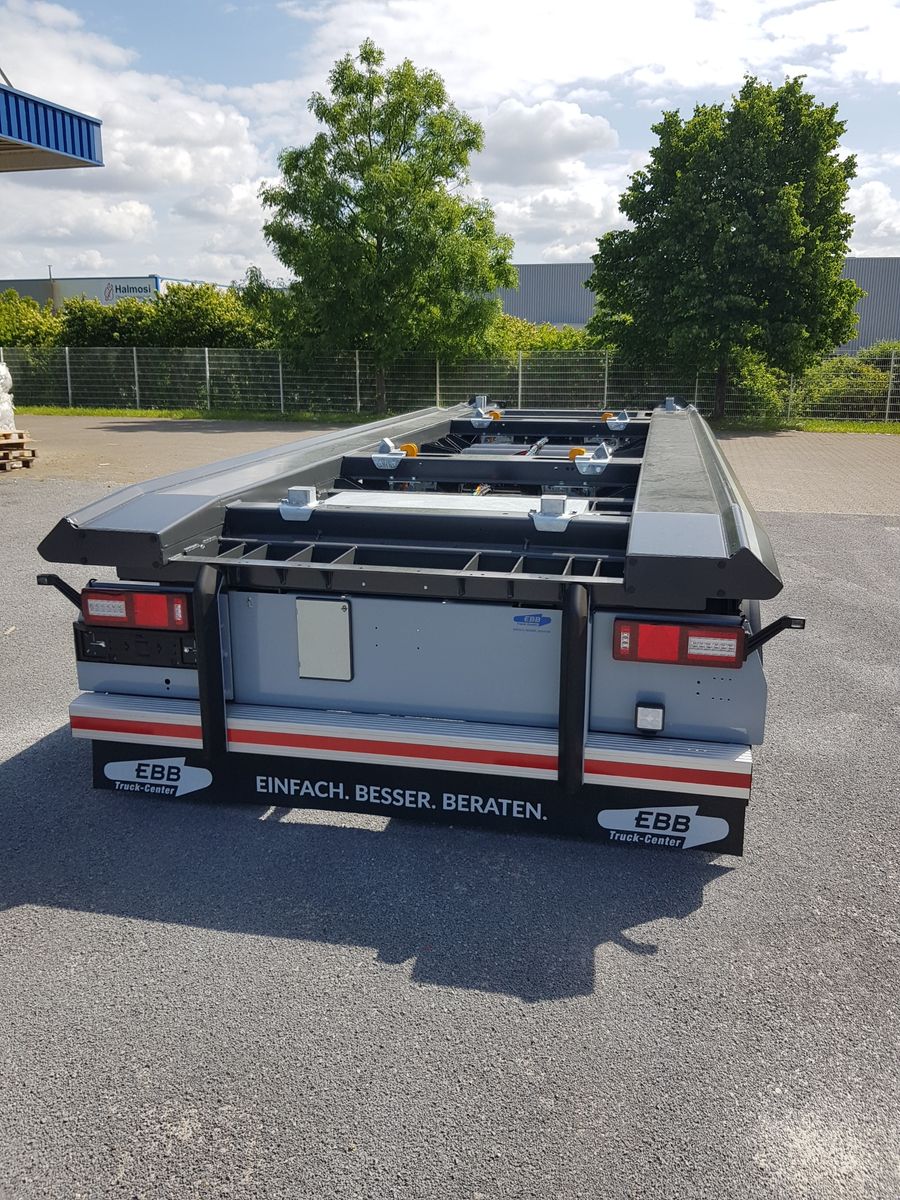

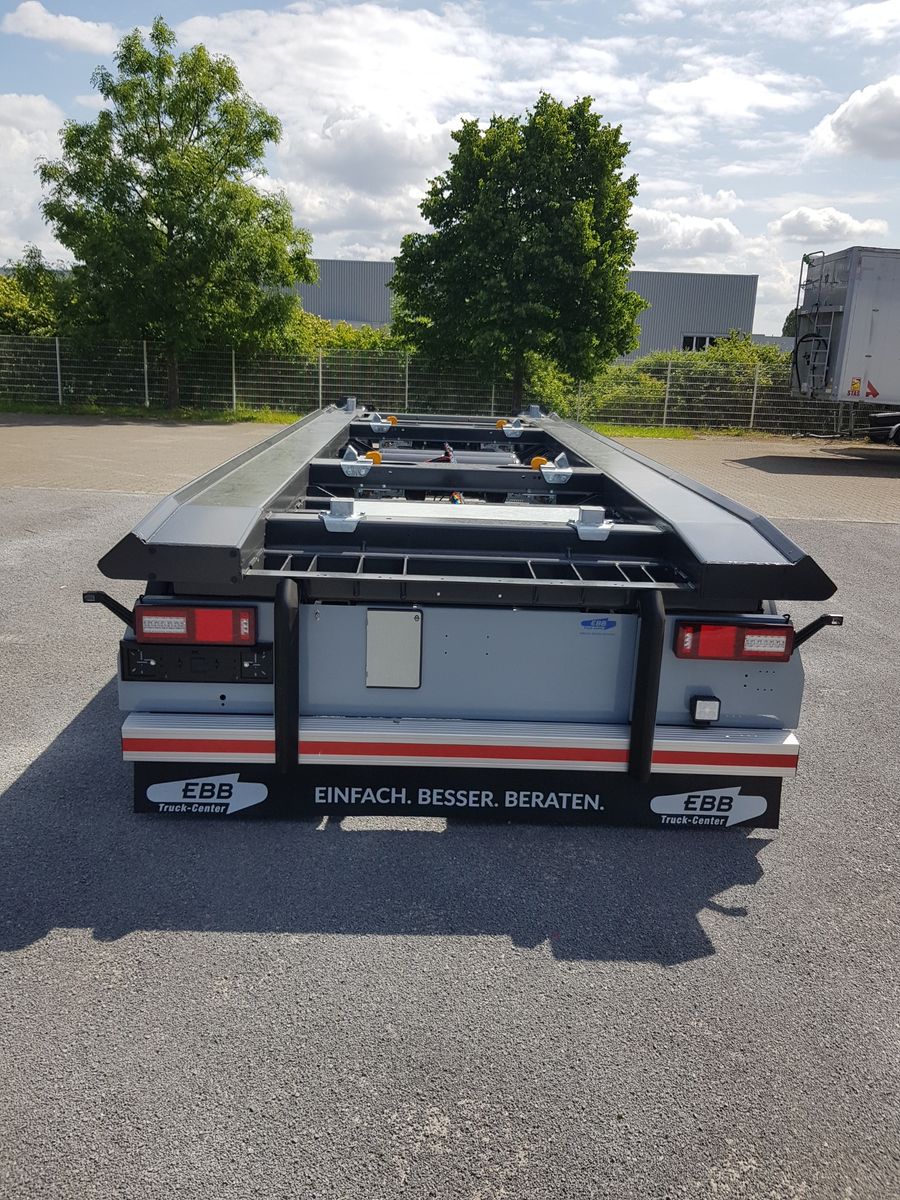

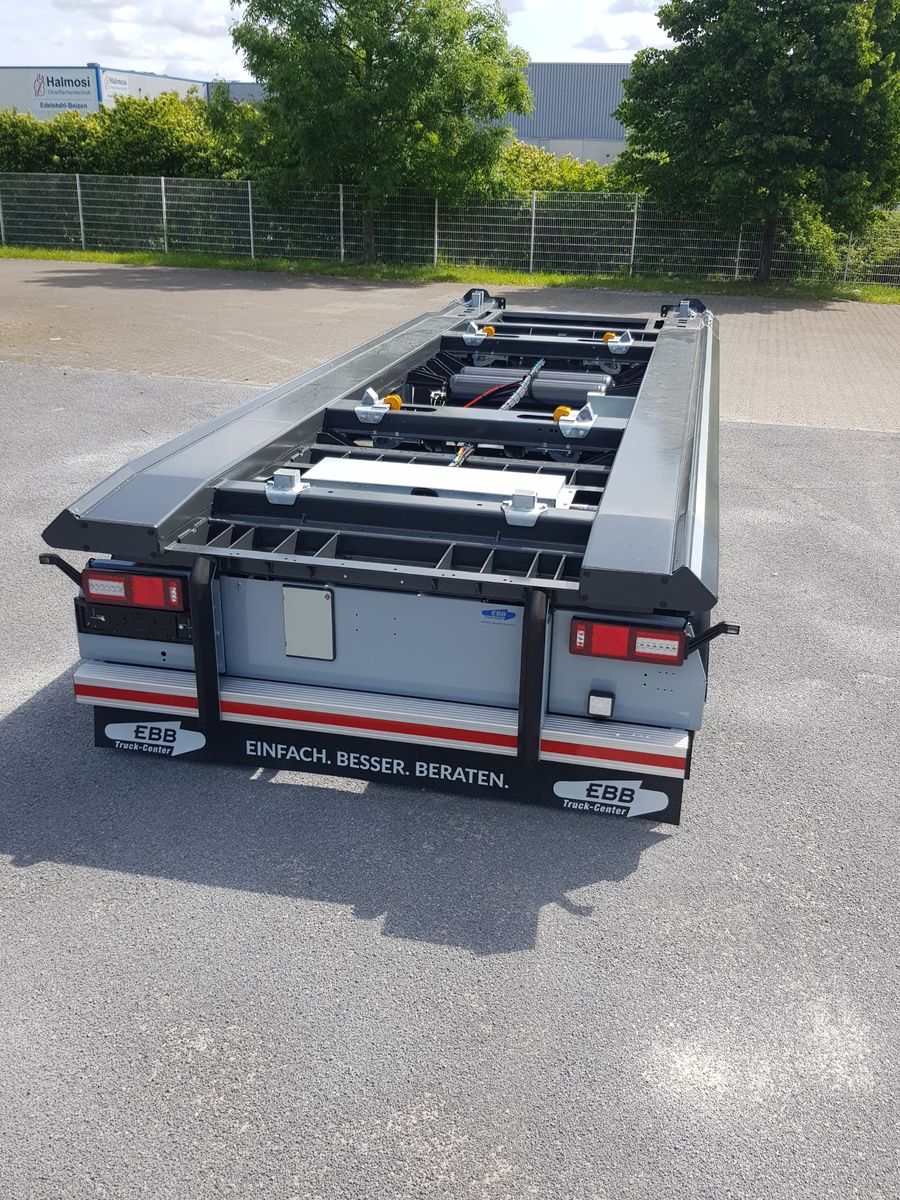

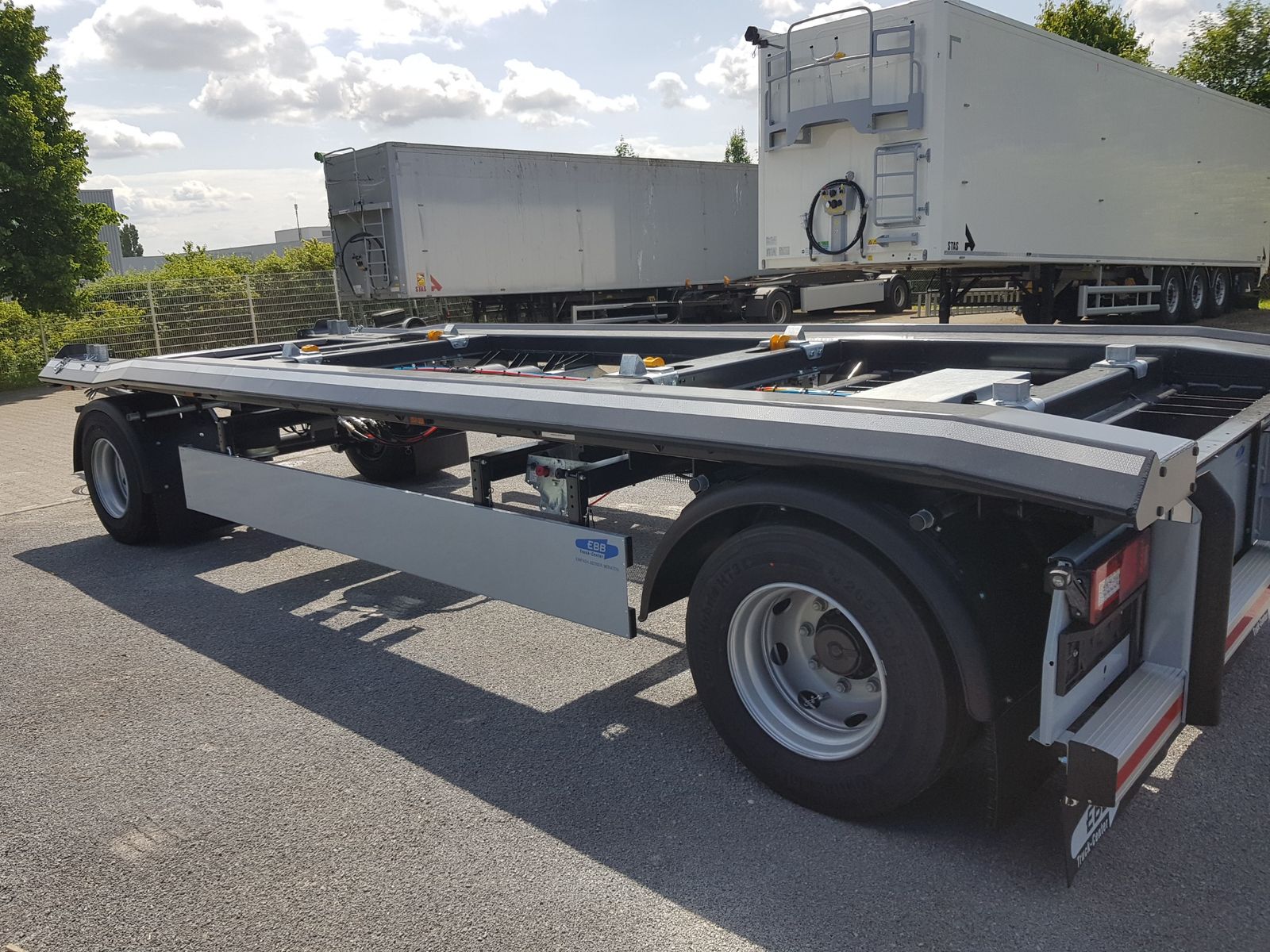

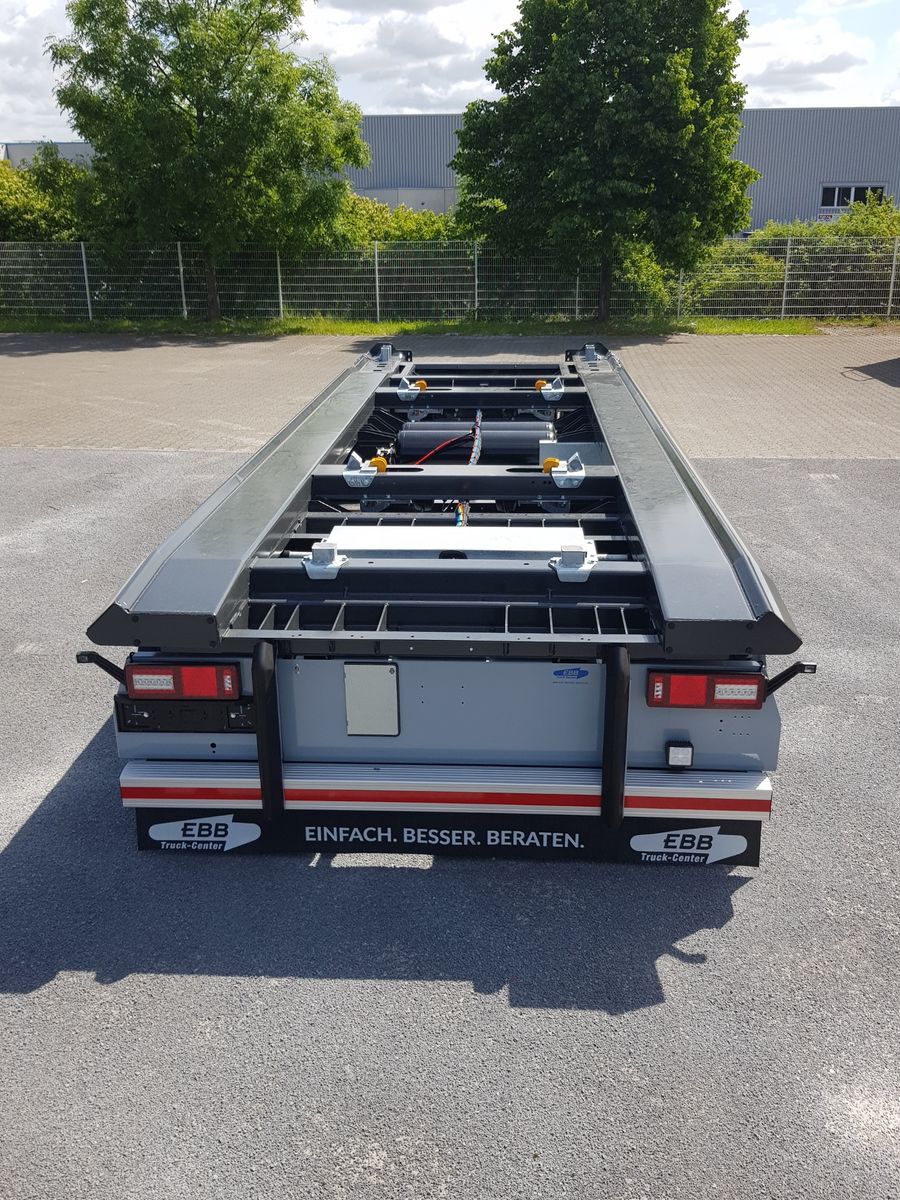

Außenroller 20 AR
Novagrau

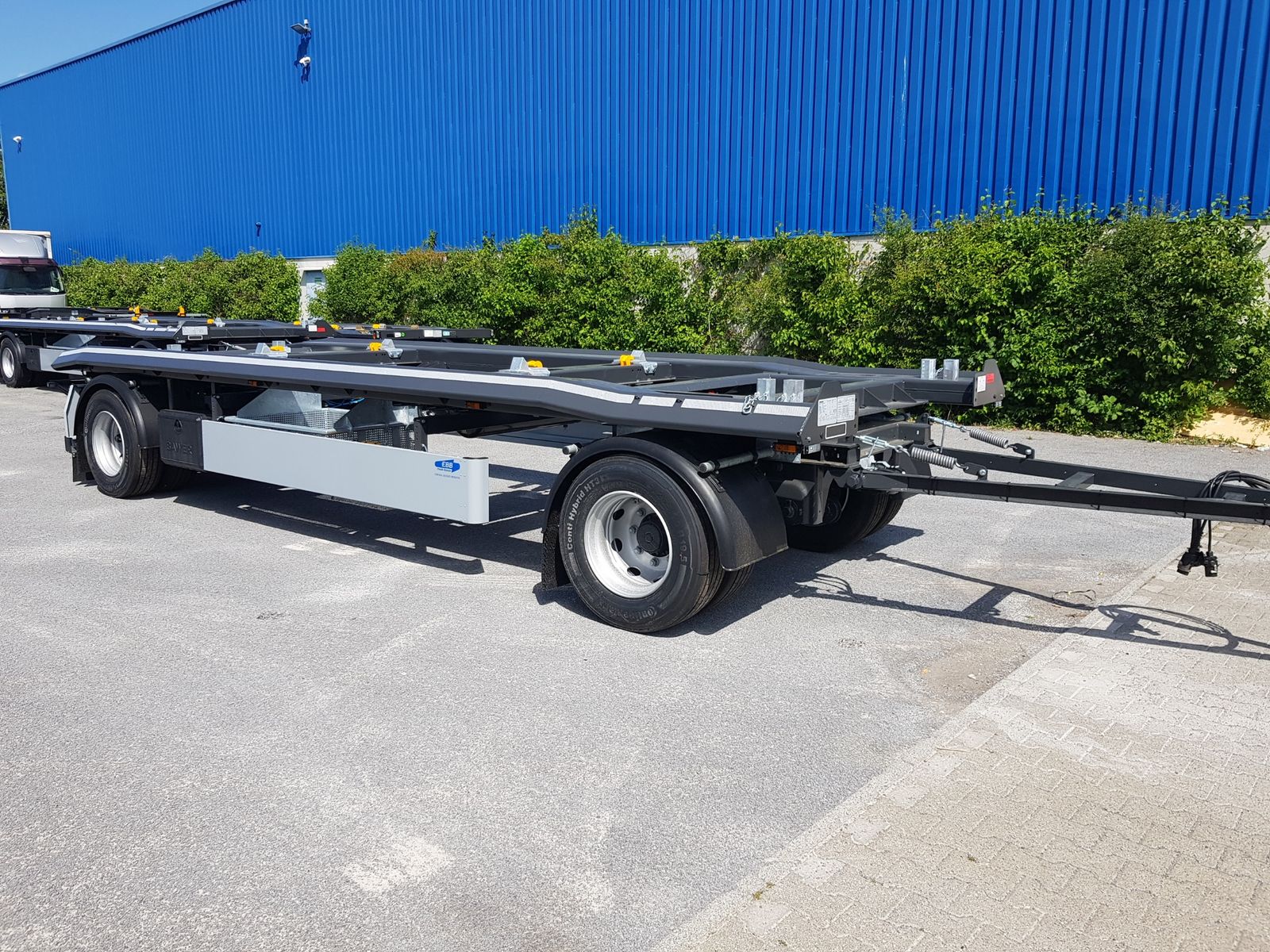

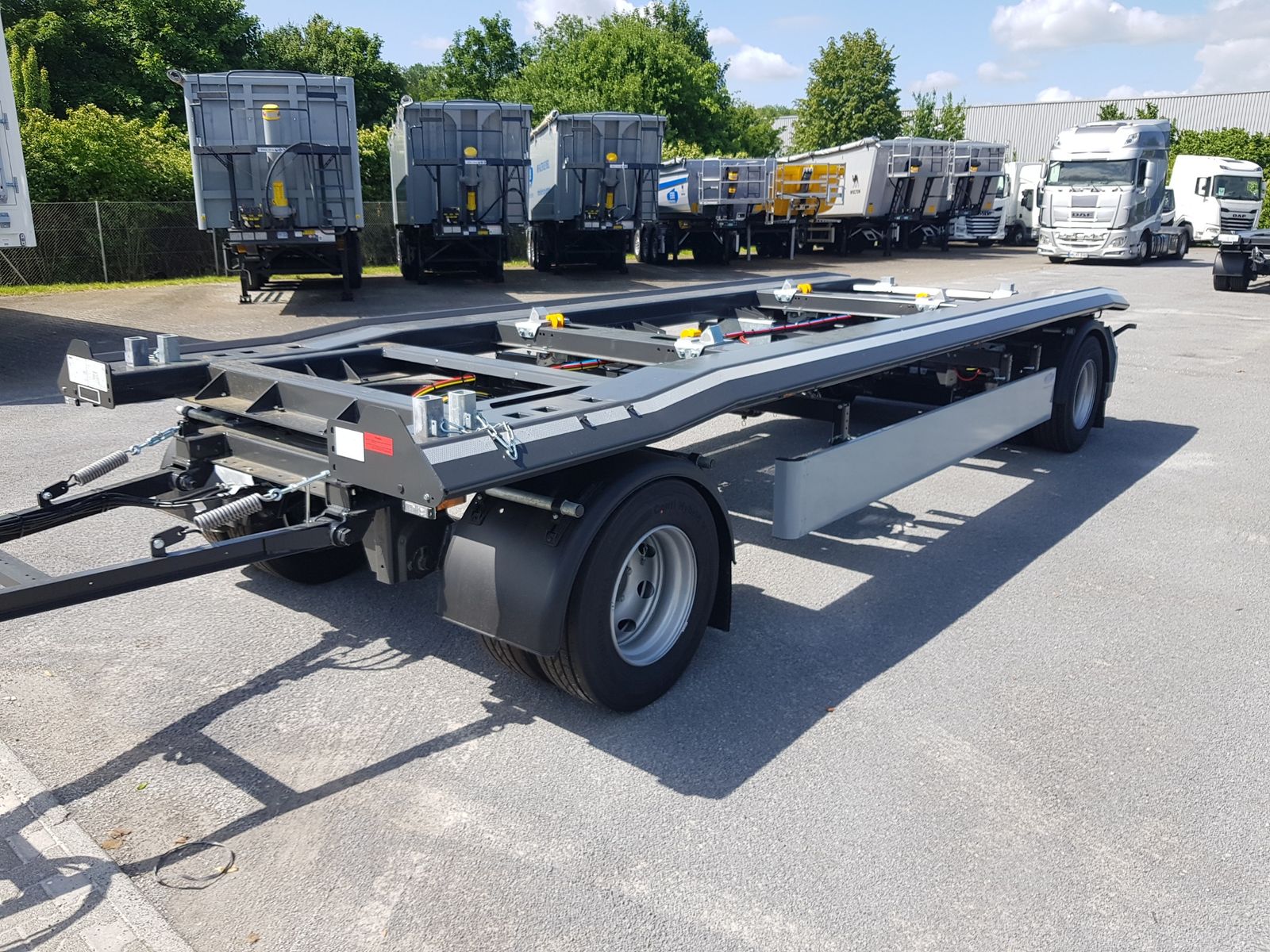

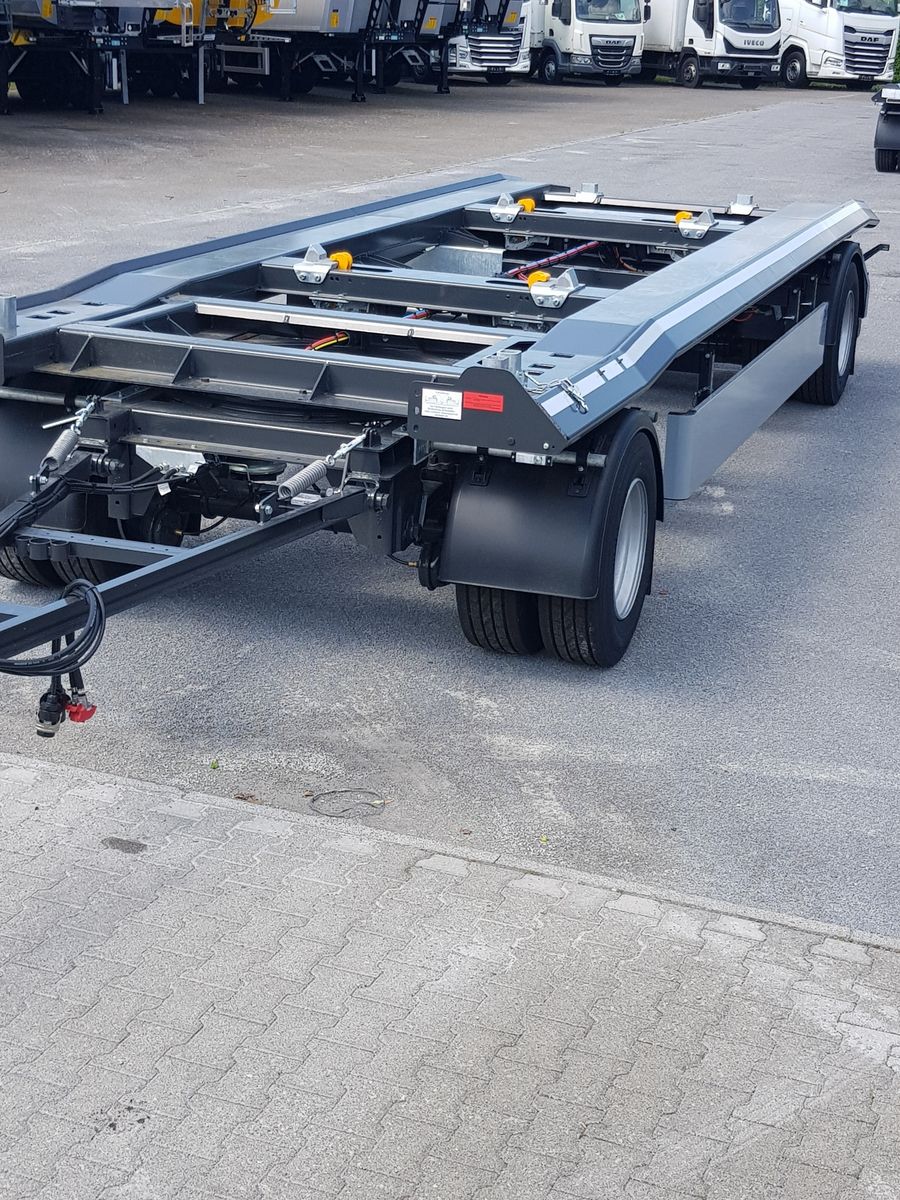

2-Achs Anhängerfahrgestell für Container
Außenrollerausführung (20AR)
--Maße und Gewichte
--
Bezugslänge außen ca. 6.896 mm
Gesamtbreite ca. 2.500 mm
Fahrhöhe beladen ca. 1.175 mm
Rollbahnlänge ca. 6.880 mm
Radstand 5.100 mm
Leergewicht komplett ca. 3.860 kg
techn. mögl. Gesamtgewicht ca. 20.000 kg
zul. Gesamtgewicht ca. 18.000 kg
Nutzlast ca. 14.140 kg
zur Aufnahme für Behälter von 5000 bis 7000 mm Länge nach DIN 30722.
techn. Änderungen vorbehalten.

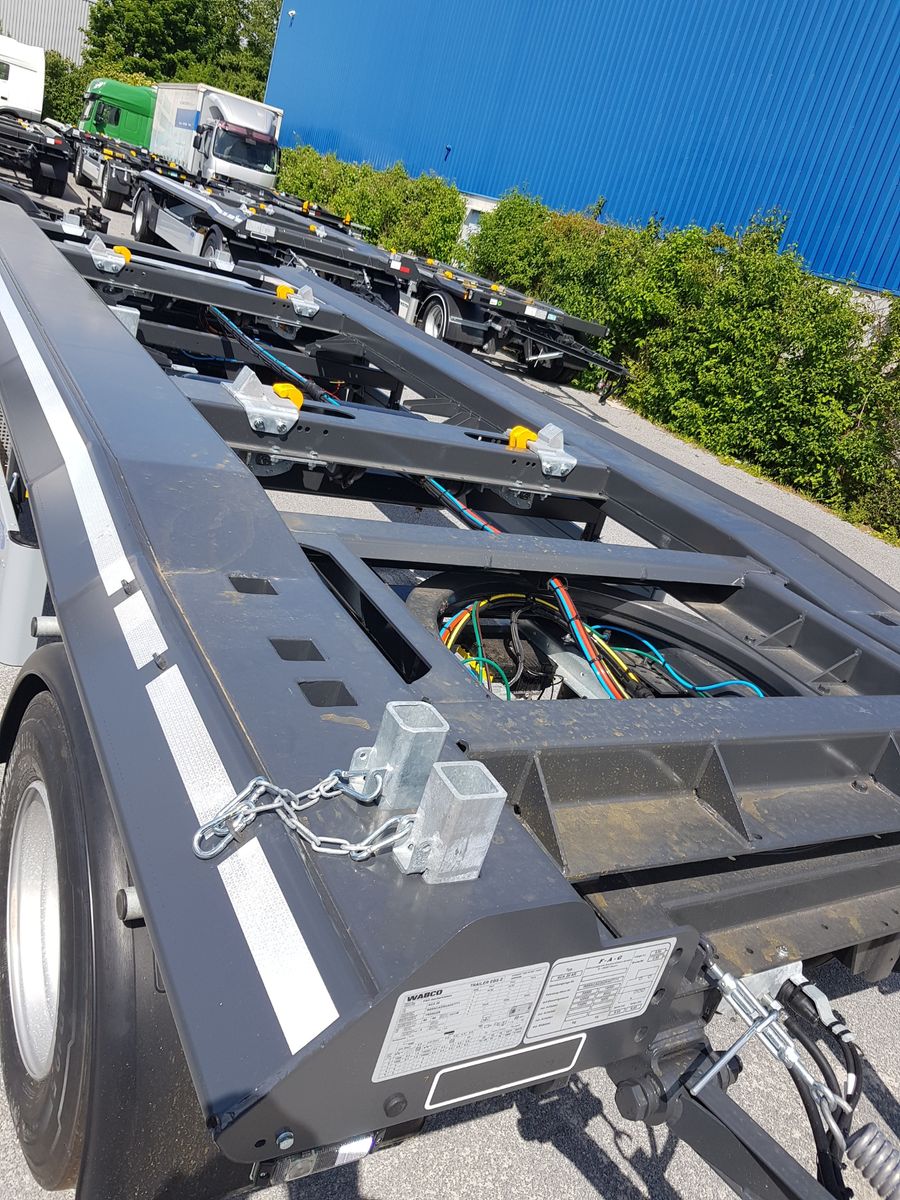

--Fahrgestell
--
Fahrgestell mit Querträgern, geschweißte Langträger in Kastenausführung in
QSTE-Stahl
4 Containerverriegelungen pneumatisch betätigt
Seitl. Schutzeinrichtung nach RL 89/297/EWG geschlossen.
Drehgestell
Drehgestell 980 FM inklusive Kugellenkkranz 90/1100/22 (Wartungsarm)

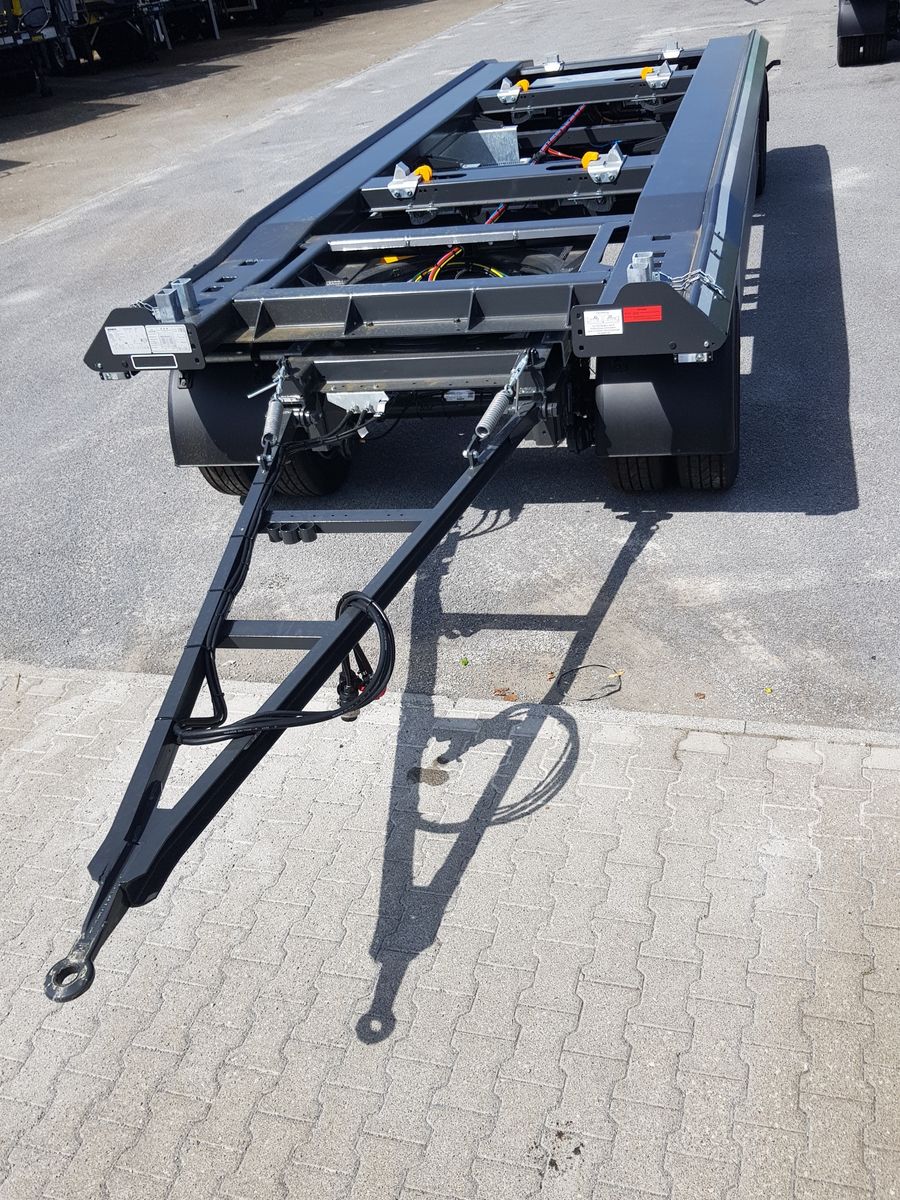

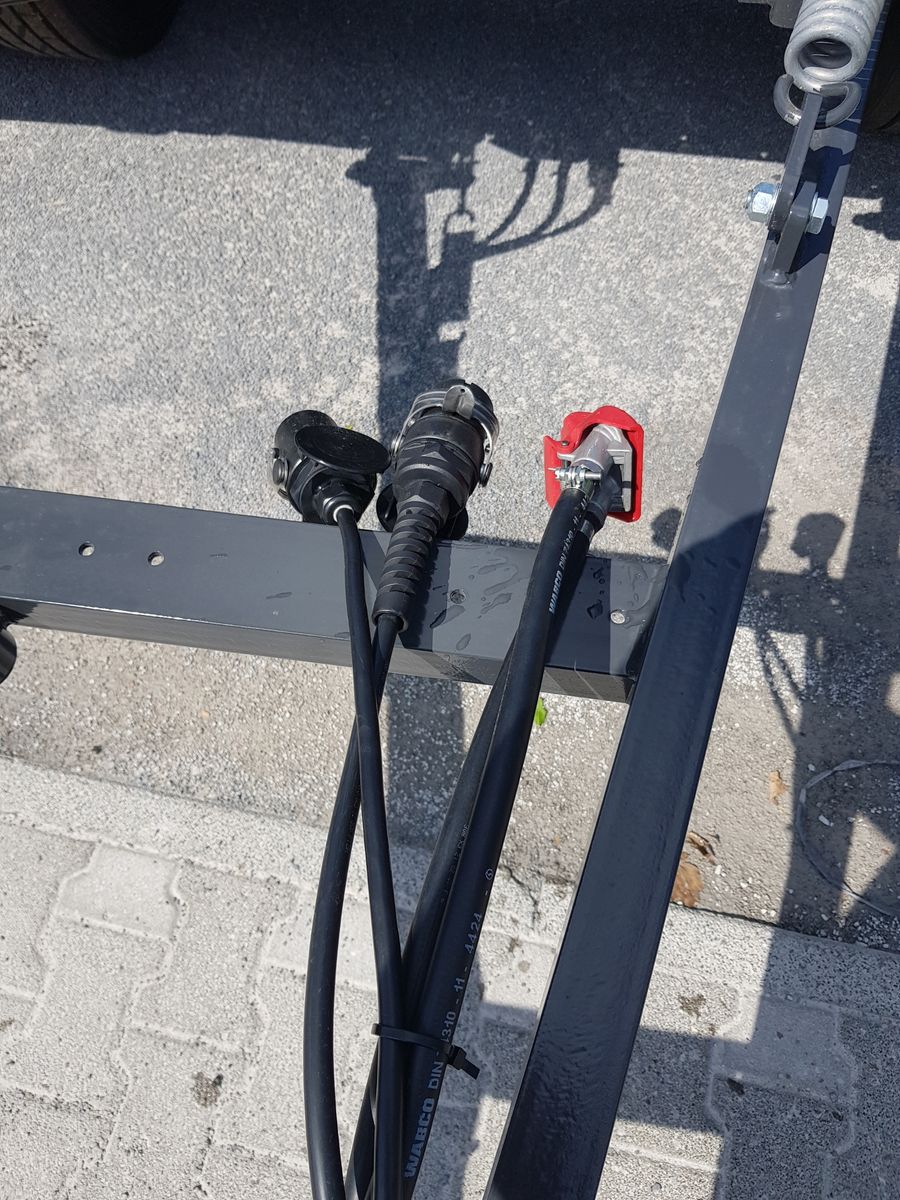

Zuggabel
Zuggabel 2600/980/100/30 Zugöse geneigt
mit Höheneinstellung (Zugfeder m. Spannschloss)
Zuggabel mit DIN-Zugöse Innen D=40mm, Außen D=110, Dicke 30mm
Achsen
2 x 10 t Achsen für 19,5Scheibenbremse, Fabrikat nach Herstellerwahl.
Bremsscheibendurchmesser ca. 370mm,
Radbefestigung durch Mittenzentrierung nach DIN 74 361 Teil 3.
--Bremsanlage
--
Druckluftbremsanlage nach EU-Richtlinie mit Kupplungskopf Duomatik
Konventionelle Luftfederanlage,
EBS Typ 4S/3M, Elektronisches Bremssystem mit ROLL Stability,
Doppelmembran-Federspeicherzylinder auf der Hinterachse,
Löseventil zum separaten Lösen der Federspeicherbremse.
--Lichtanlage
--
Lichtanlage 24 Volt Voll LED nach RL 76/756/EWG mit Mehrkammerleuchte und
Kennzeichenleuchte im Leuchtenblech integriert
1 x 15 polige Steckverbindung
6 Stück LED Seitenmarkierungsrückstrahlerleuchten mitblinkend
2 Stück LED Begrenzungsleuchten weiss vorne
2 Stück LED Spurhalteleuchten hinten separat montiert
1 Stück zusätzlicher Rückfahrscheinwerfer

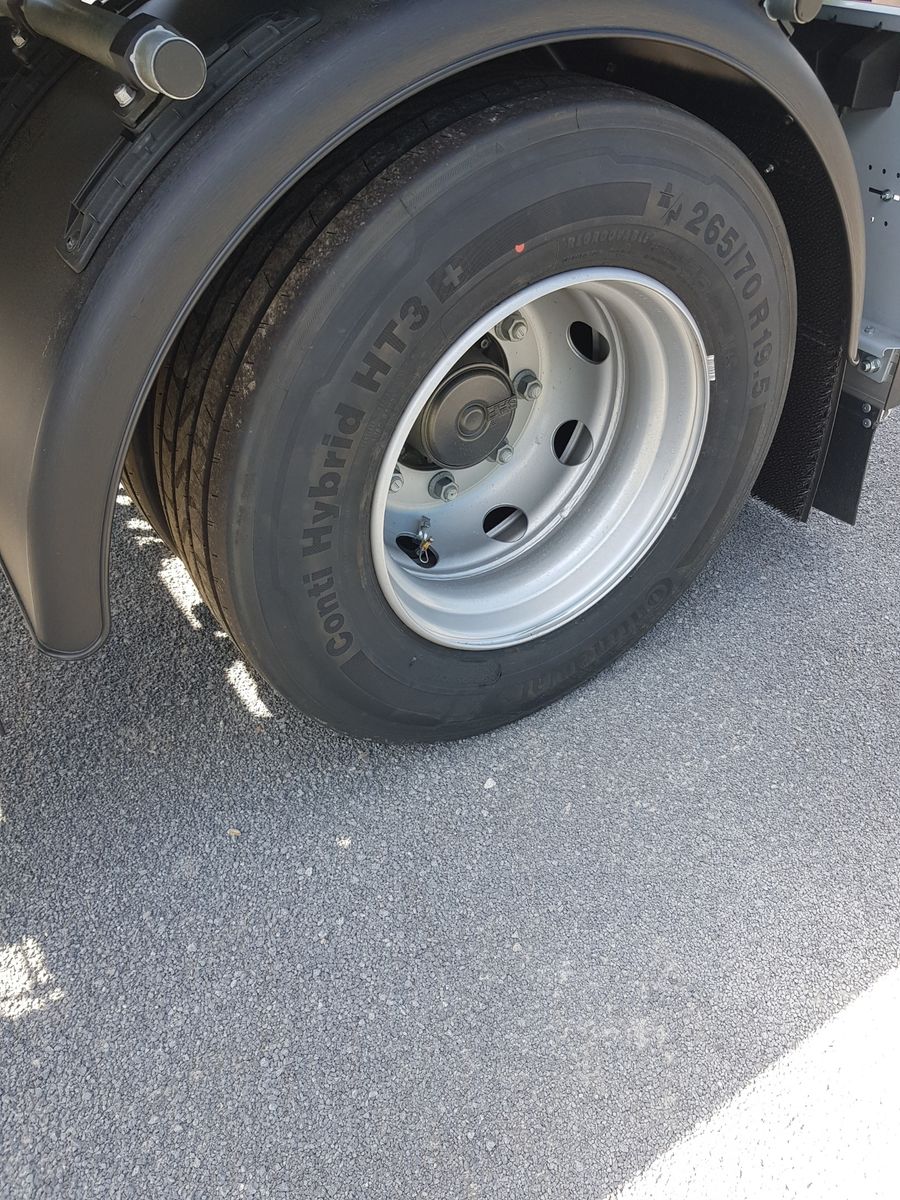

--Räder/Reifen
--
Regionalverkehr Bereifung, Reifenfabrikat nach Herstellerwahl.
8-fach 265/70R19.5 (7.5x19.5)
Stahl Räder ET 138,
Radmuttern unlackiert
Inkl. Reifendrucküberwachung
Unterfahrschutz
Unterfahrschutz aus Aluminium.
Zwei senkrechte Delta-Rammschutzprofile dienen zum Schutz des Hecks beim
Be-und Entladen.
--Zubehör
--

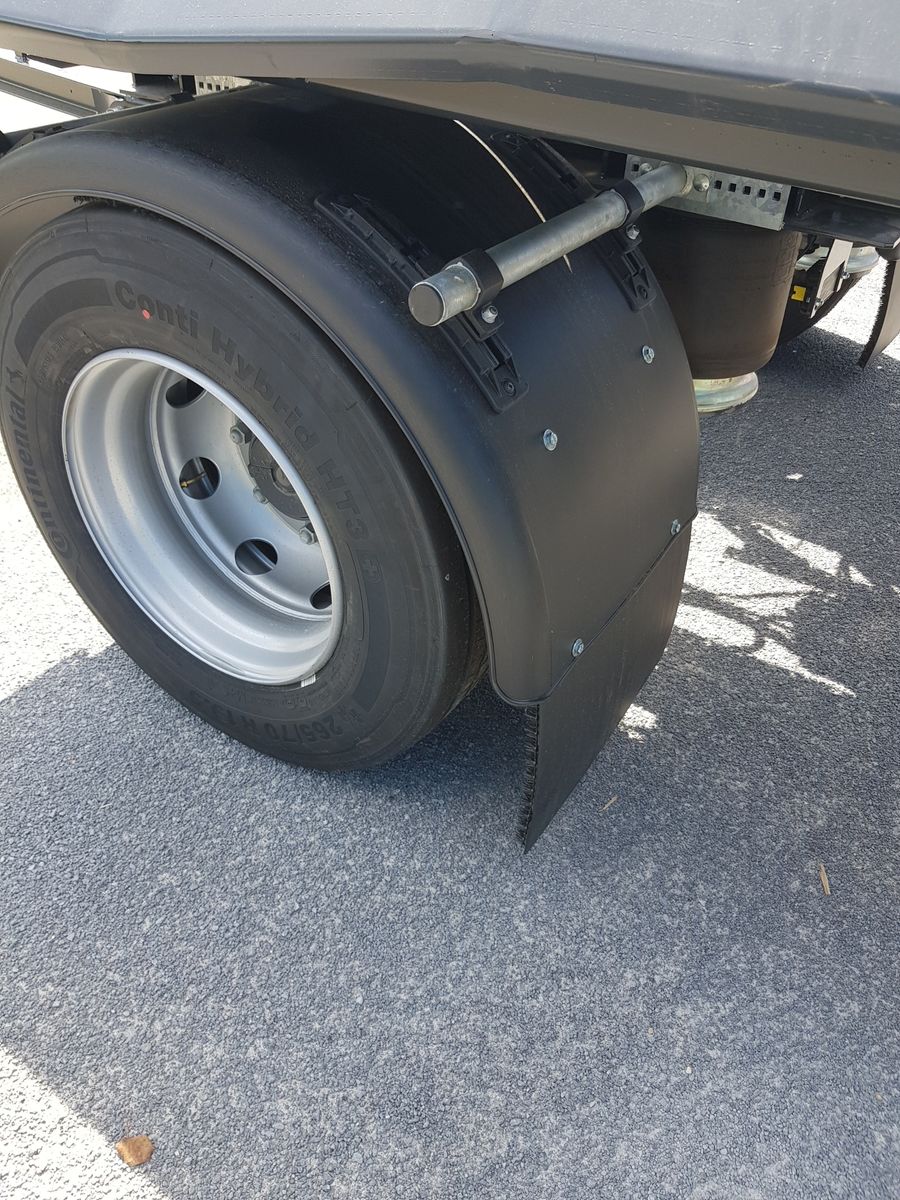

4 Stück Kunststoffkotflügel Halbschalen vorne und hinten, Einzelrad Kotflügel
4 Stück Antispray-Schmutzfänger, neutral
1 Stück Kunststoffwerkzeugkasten abschließbar
1 Stück Unterlegkeil mit Halterung
1 Stück Kennzeichenhalterung
1 Stück A-Schild für den Transport von Abfallstoffen
1 Stück Netzkasten hängend
3 Stück Aufkleber klein EBB
--Lackierung
--
Fahrgestell Farbe: MB7350 Novagrau
Radnaben Farbe: schwarz KTL
Felgen Farbe: RAL 9006 Silber
Konturenmarkierung hinten: rot
Konturenmarkierung seitlich: weiß
geschlossene SSE: RAL7001 silbergrau
Heckabschluss/Leuchtenbleche: RAL7001 silbergrau
Unterfahrschutz: Alu-eloxiert (Silber)
Verriegelungshaken: gelb
--Dokumentation
--
Inbetriebnahme- und Bremsprotokoll
Bedienungsanleitung
Wartungsvorschriften Achshersteller
DEKRA Gutachten
Alle Angaben ohne Gewähr. Irrtümer unter Vorbehalt. Zwischenverkauf möglich.
