Weitere Informationen

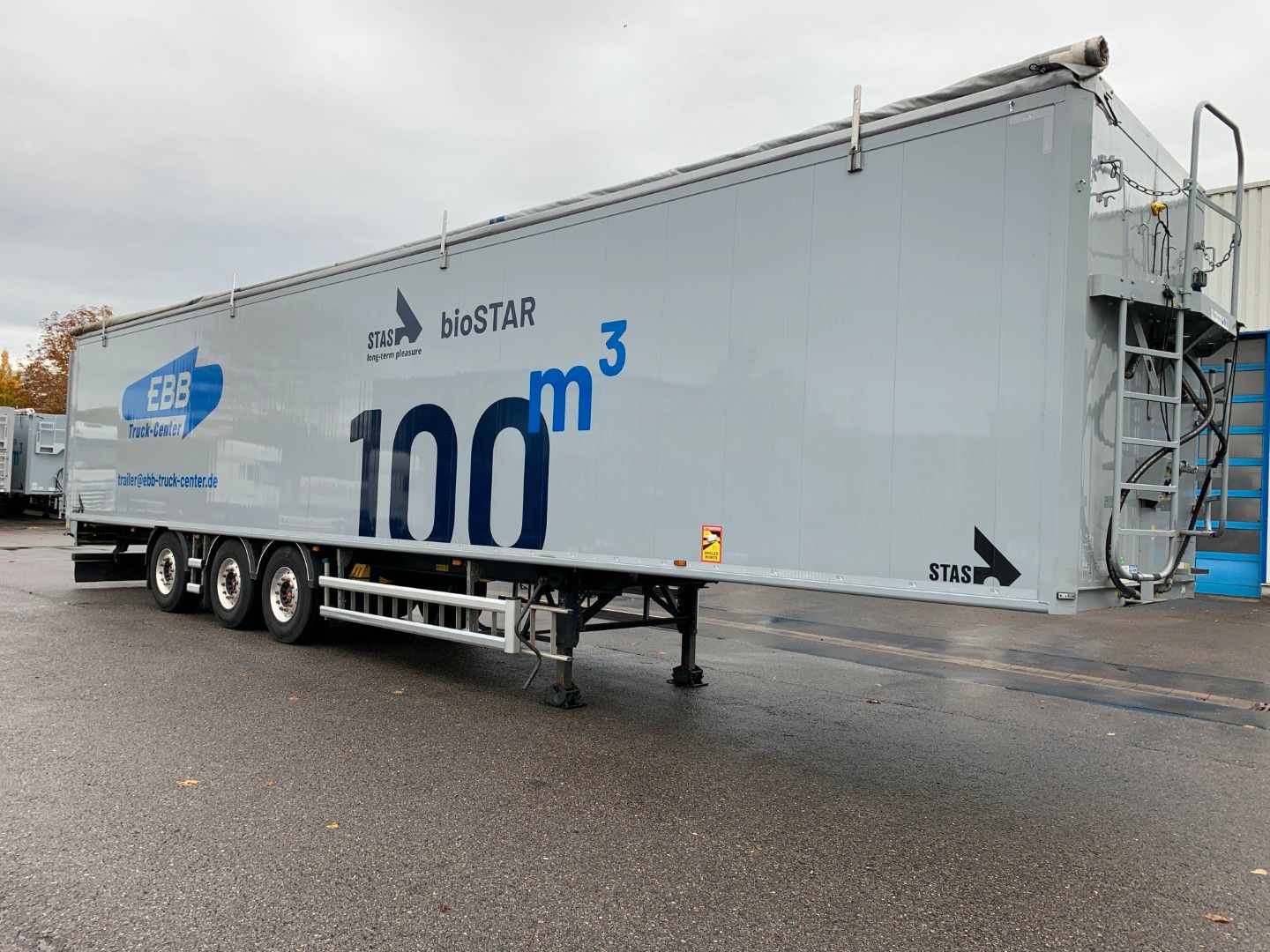

bioSTAR ca 100 cbm 14,9 m Innenlänge
silbergrau
BIOSTAR - LENKACHSE - V14900 - SENKRECHTE STIRNWAND - SENKRECHTE HECKTÜR
Innenlänge Aufbau: +/-14900 MM
Innenbreite Aufbau: 2475 MM
Volumen Aufbau: ca 90 cbm
ZGG: 36 T
Achsabstand: 1310 MM
Leergewicht: 8500kg
1150 mm Sattelhöhe
TECHNISCHE BESCHREIBUNG
1. RAHMEN
SATTELHÖHE Die genaue Sattelhöhe ist 1150mm.
ACHSEN Tridem: Fabrikat: SAF - CUSTOM DESIGN (CD) Kapazität: 3 x 9 T Aufhängung: Original Luftfederung SAF Bremsen: große Scheibe Einpreßtiefe: ET 120 BVA: mit
Die erste Achse ist eine automatische Liftachse die über das EBS-E System gesteuert wird. Die dritte Achse ist eine Nachlauflenkachse. ANSCHLUß
BREMSVERSCHLEIßANZEIGE (BVA) Bremsverschleißanzeige sind angeschlossen.
LIFTACHSFUNKTION: Ohne Liftachse. Mit anfahrhilfe.
ANFAHRHILFE Die Anfahrhilfe wird aktiviert bei Betätigung eines Tasters im LKW (LKW Ausstattung nicht einbegriffen).
LUFTFEDERUNG Hebe- und Senkeinrichtung. Aluminium Luftkessel.
ARRETIERUNG NACHLAUFLENKACHSE Arretierung Nachlauflenkachse gescheht wie folgt: - über die Rückfahrleuchten - mit Taster im LKW (LKW Ausstattung nicht einbegriffen)

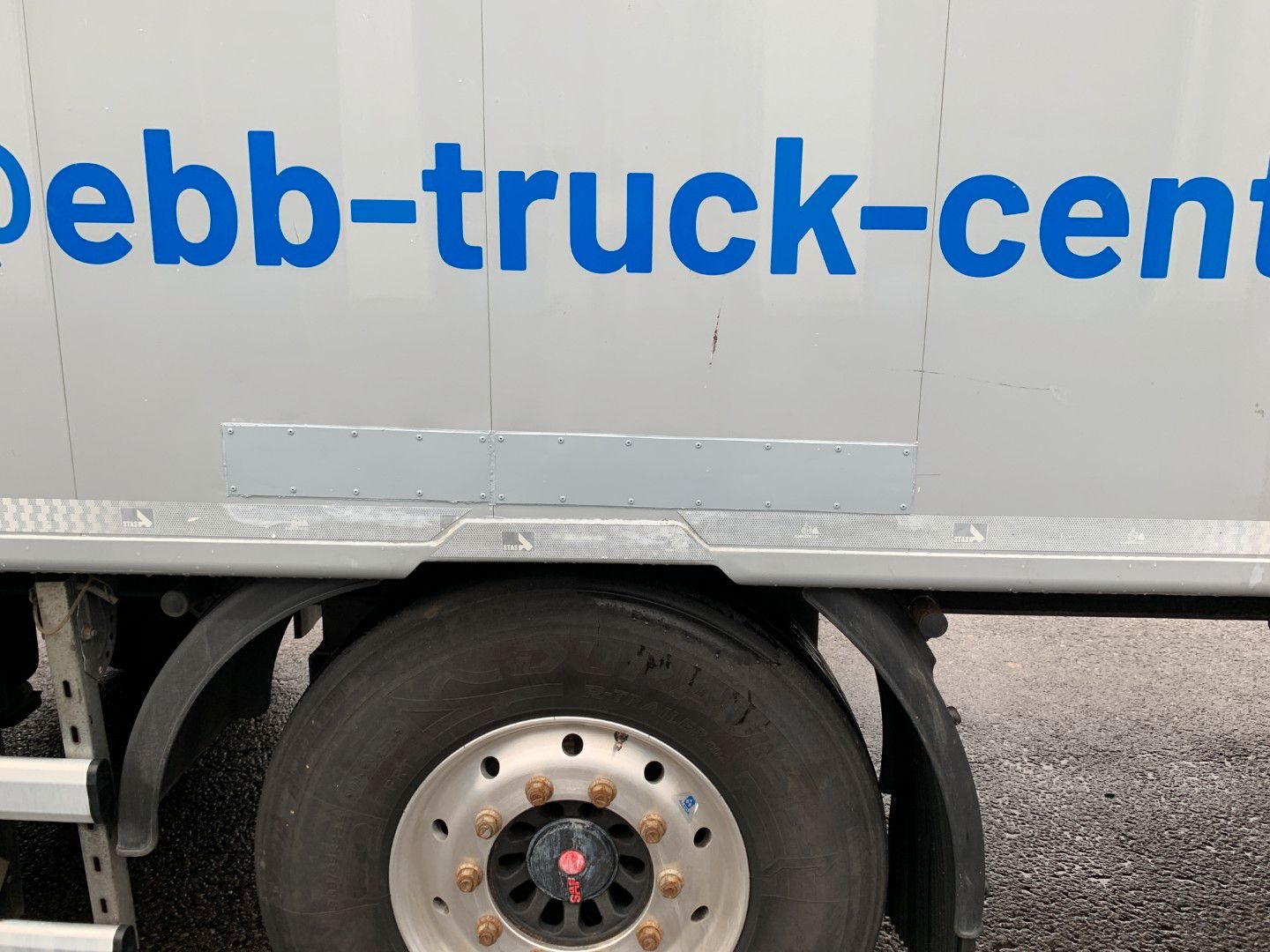

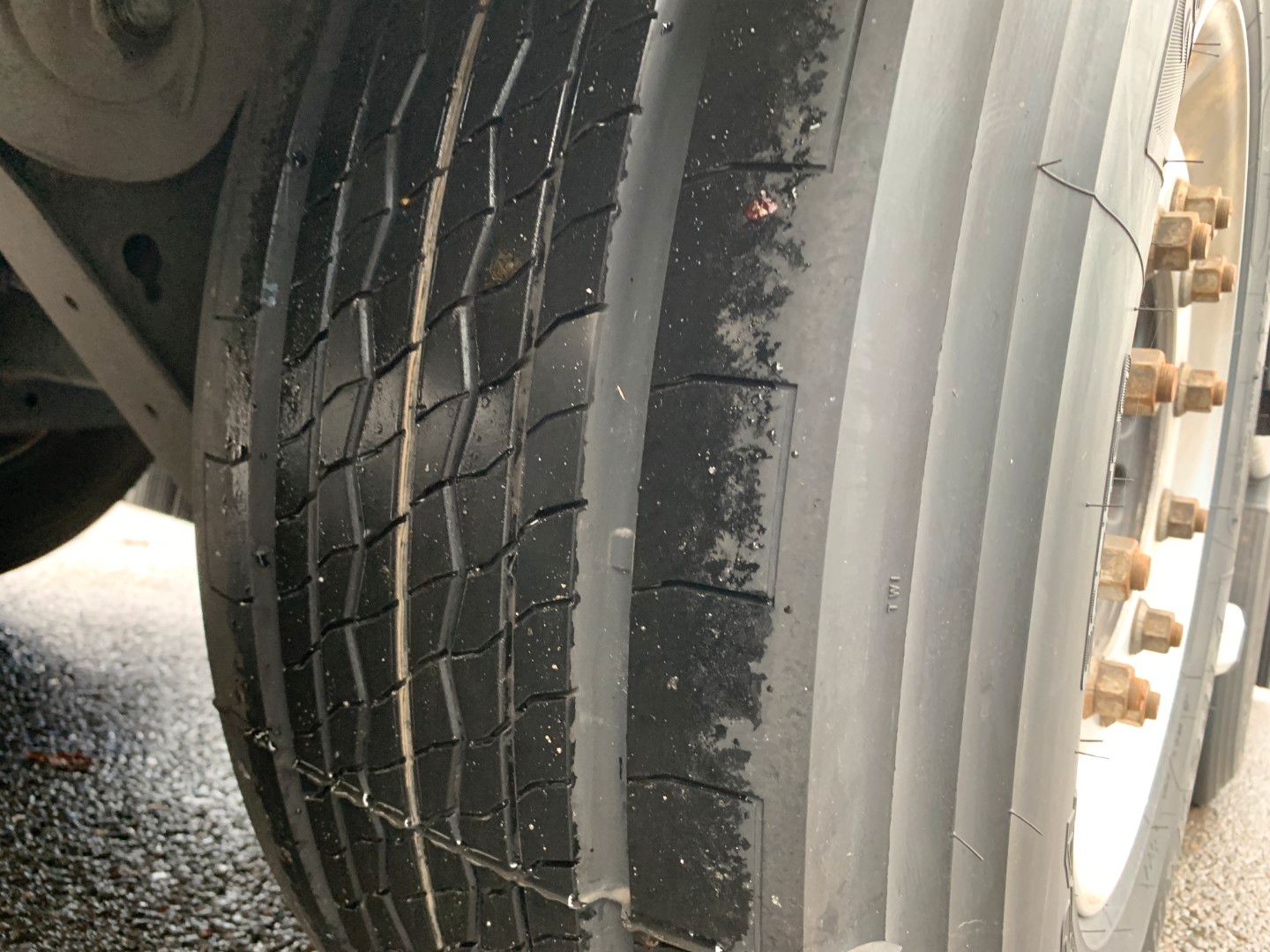

REIFEN 6 x 385/65 R 22.5 Reifen für Regionalverkehr (Herstellerswahl) auf Aluminiumfelgen ALCOA MATT. ET 120.
BREMSE SYSTEM - EBS EBS-E Anlage WABCO 2S/2M - PREMIUM MODULATOR 2-Leitungs-Druckluftbremsanlage gem. CE Richtlinien. Federspeicher-Feststellbremse auf 2 Achsen wirkend. Mit SMARTBOARD. R.S.S. (Roll Stability System)
BELEUCHTUNG - ASPÖCK 24 Volt Elektroausstattung. 2 x 7-polige + 1 x 15-polige Steckdosen ISO-Anschluss. Aspöck Satz. An der Seite des Aufliegers wird orange LED Beleuchtung montiert. Ohne Verteildose hinten - NORDIC.
HECKBELEUCHTUNG IM UNTERFAHRSCHUTZ Die Beleuchtung wird in dem festen Alu-Unterfahrschutz montiert. Mit Alu-Beleuchtungsschutz (klappbar). 2 x 1 Fünfkammerleuchte - EUROPOINT III - Version LED.
HYDRAULIK POSITION Anschluß an der Stirnwand. Mit extra Anschlußmöglichkeit unterhalb des Aufbaus vor den Stützbeinen.
ZUBEHÖR
AUSZIEHBARE LEITER HINTEN Ausziehbare Leiter integriert am Heck des Fahrzeuges, rechts.
PNEUMATISCHE ZENTRALVERRIEGELUNG Mit pneumatischer Zentralverriegelung.

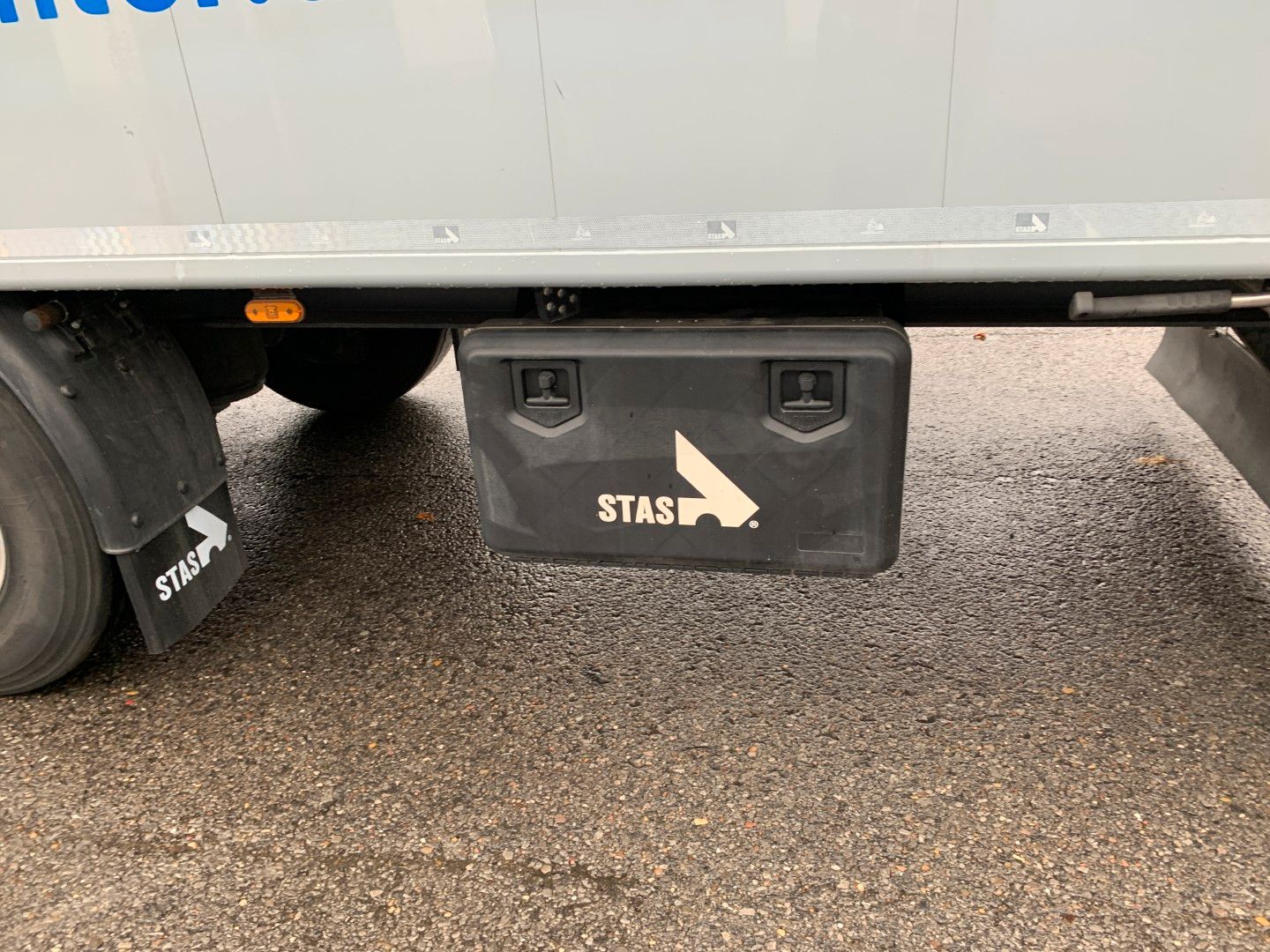

WERKZEUGKASTEN Werkzeugkasten PVC mit Schlüssel (800 x 460 x 430 mm)
ERSATZRADHALTER Alu-Reserveradhalter (einfach)
--2. MULDE
--
STIRNWAND Die Stirnwand besteht aus starken Alu-Plankprofilen.
ABDECKUNG INNEN ZWISCHEN BODEN-STIRNWAND Feste Abdichtung zwischen Boden und Stirnwand mittels Alu-Profil und PVC-Abdichtung.
SEITENWÄNDE Seitenwände in glatter Ausführung innen und außen. Doppelwändige Seitenwandprofile 600 mm breit - 30 mm stark - 3 mm innen - 2 mm außen (Getreideausführung). Die Seitenwandprofile sind innen durchgehend verschweißt.
VERSCHLEIßBLECHER Verschleißblech in Alu, rechteckig, auf der Innenseite hinten, 2000 (L) x 1500 (H) x 4 mm.

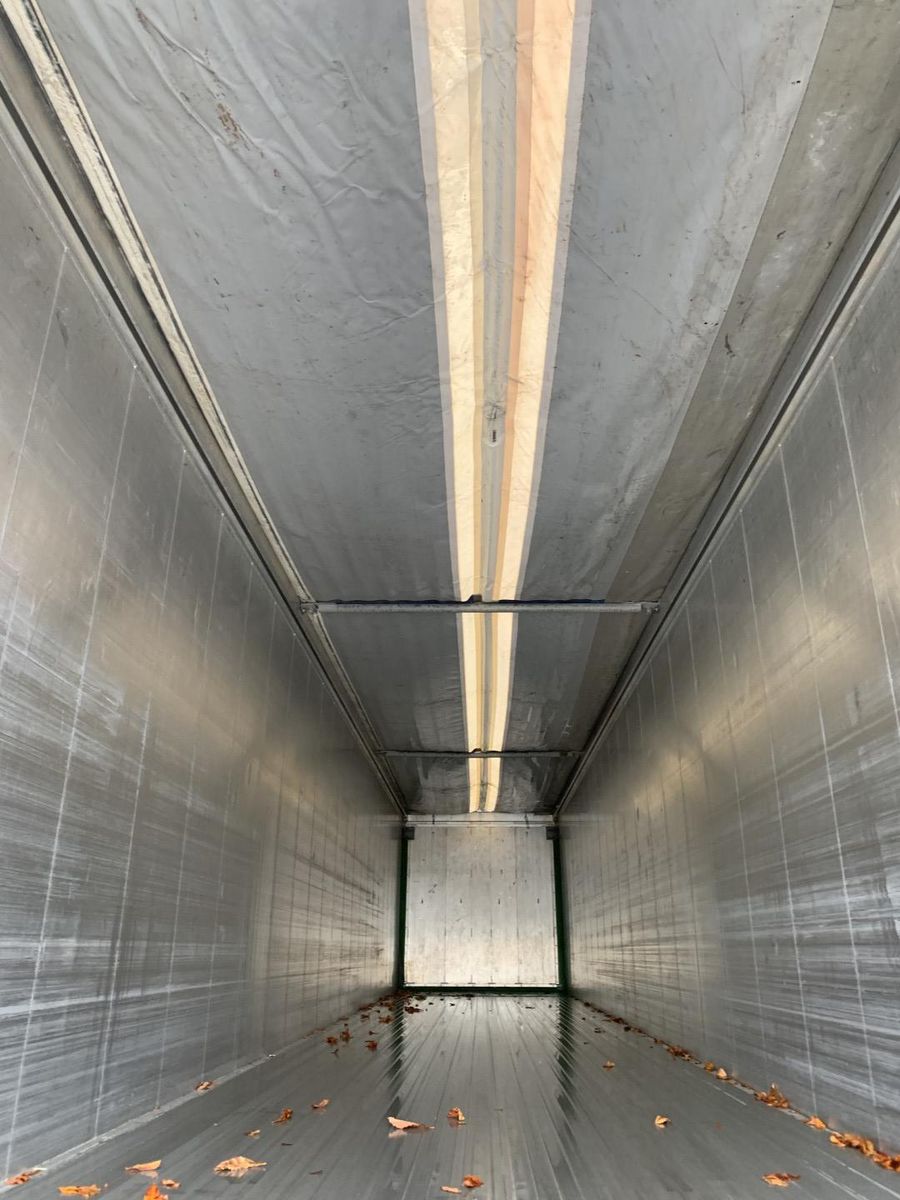

SCHUBBODENSYSTEM CARGO FLOOR CF 500 SL-C E-Bedienung. 21 Bodenbrettersystem. Antriebssegment bestehend aus 3 Stück hydraulisch doppelt wirkenden Zylindern mit einem Arbeitshub von 200 mm. Abschlußblech hinten aus Edelstahl.
BEDIENUNG BODENSYSTEM E-Bedienung - Elektrisch mit Funkfernbedienung (original Cargo Floor). Laden - stop - Entladen über Schalter. Manuelle Notbedienung mittels einzigartige roter Cargo Drehknopf.
RAHMEN SCHUBBODEN Rahmen für Radstand 7850 mm. 21 Bodenbretter.
BODENBRETTER 21 Alu Bodenbretter - 8 mm gerippt mit verschweißten Alu Endkappen.

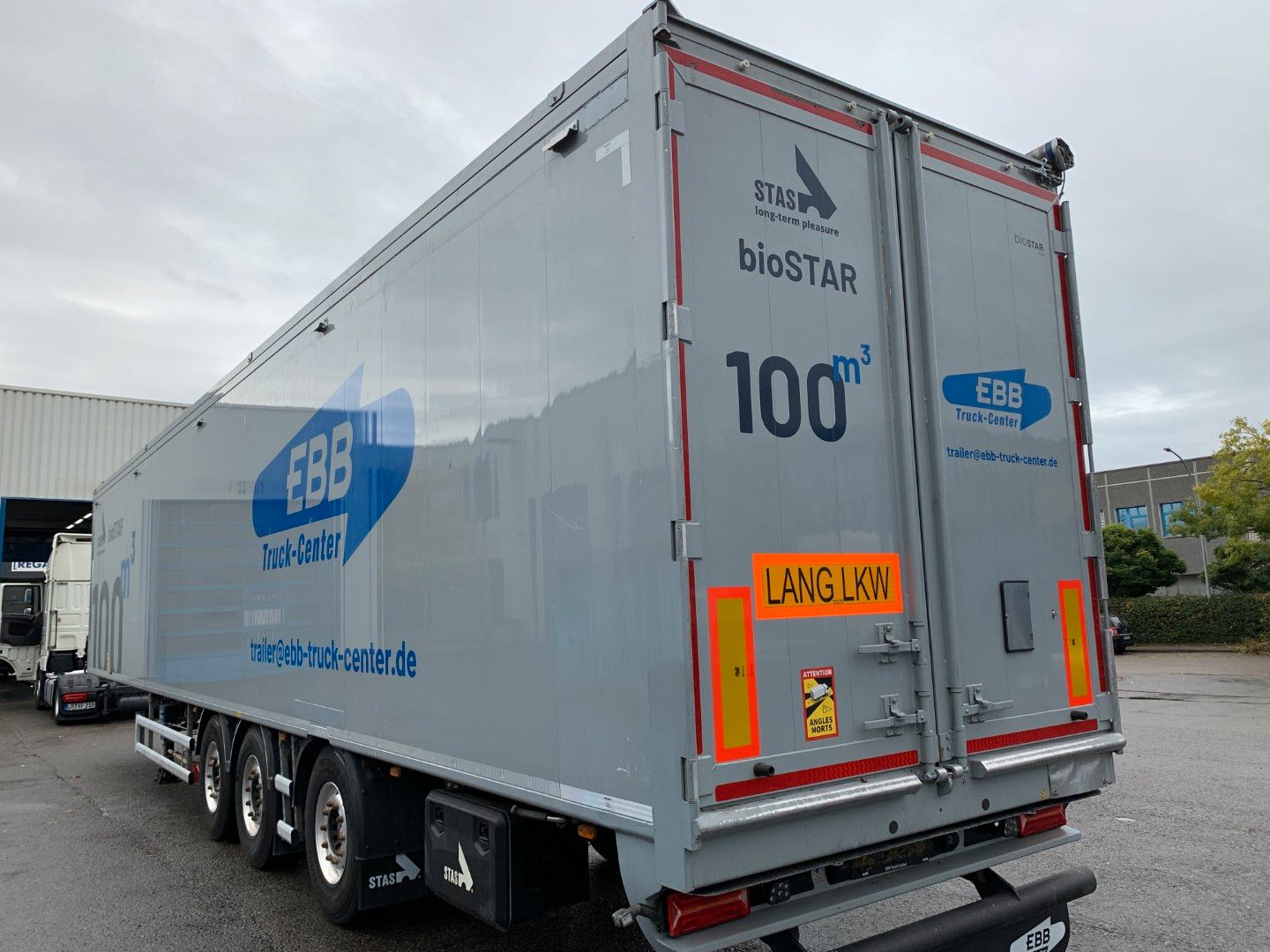

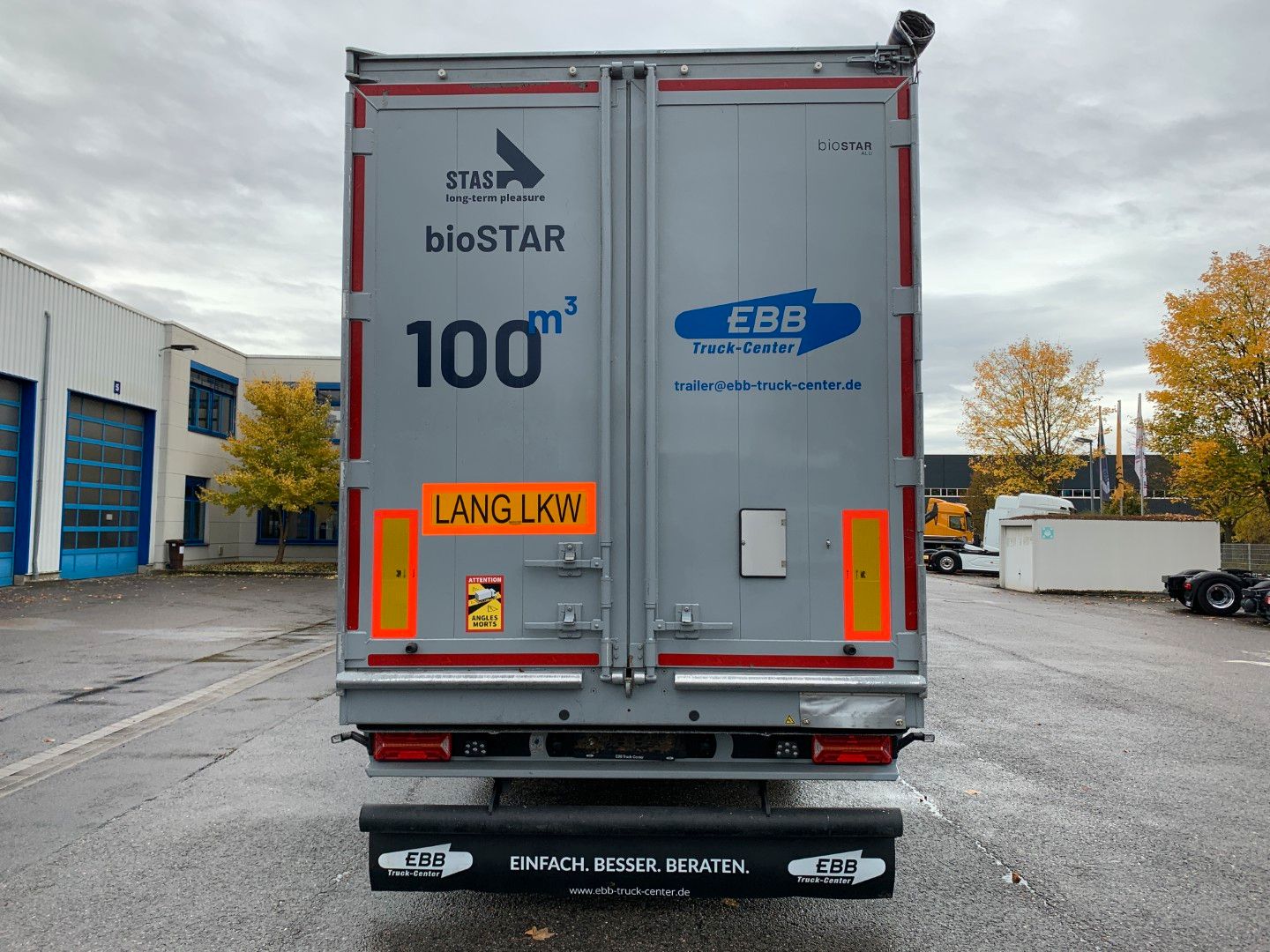

HECKTÜR 2 Portalhecktüren in glatter Ausführung, gefertigt aus Alu-Plankprofilen Typ 600. 1 aufgesetzte Drehstang pro Tür (standard) -Türverschlüsse - Tür-Gummidichtung, 2 Türfeststeller. Türrahmen komplett mit den Seitenwänden verschweißt (innen + aussen). Türscharniere geschützt mittels Alu-Stossprofilen.
TÜRABSCHLUßQUERHOLM Mit schwenkbarem Türabschlußquerholm (öffnet nach links).
BEFESTIGUNG GEÖFFNETE TÜREN Seitlich werden Federstangen montiert damit die Türen in geöffnete Zustand so flach wie möglich an die Seitenwände anliegen.
RESTLOSENTLEERUNGSWAND Bestehend aus Alu-Plankprofilen Typ 600 - 2 seitliche Abstreifbürsten und zusätzlicher Abstreiflippen. Bodenplane (Länge : 1500 mm) - Aufhängemöglichkeit der Bodenplane an der Restlosentleerungswand bei Nichtgebrauch. Feststellmöglichkeit der Restlosentleerungswand bei Nichtgebrauch.

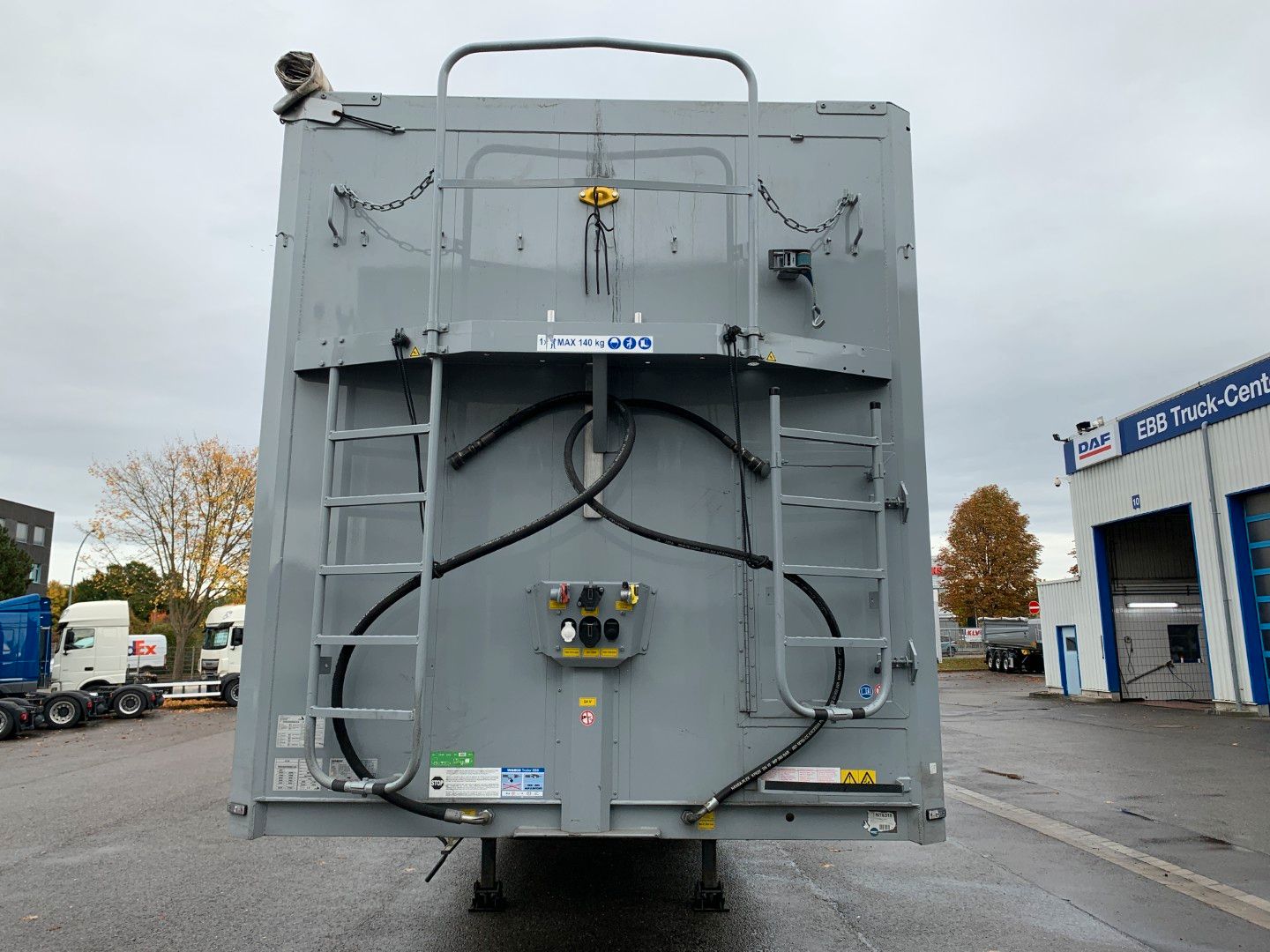

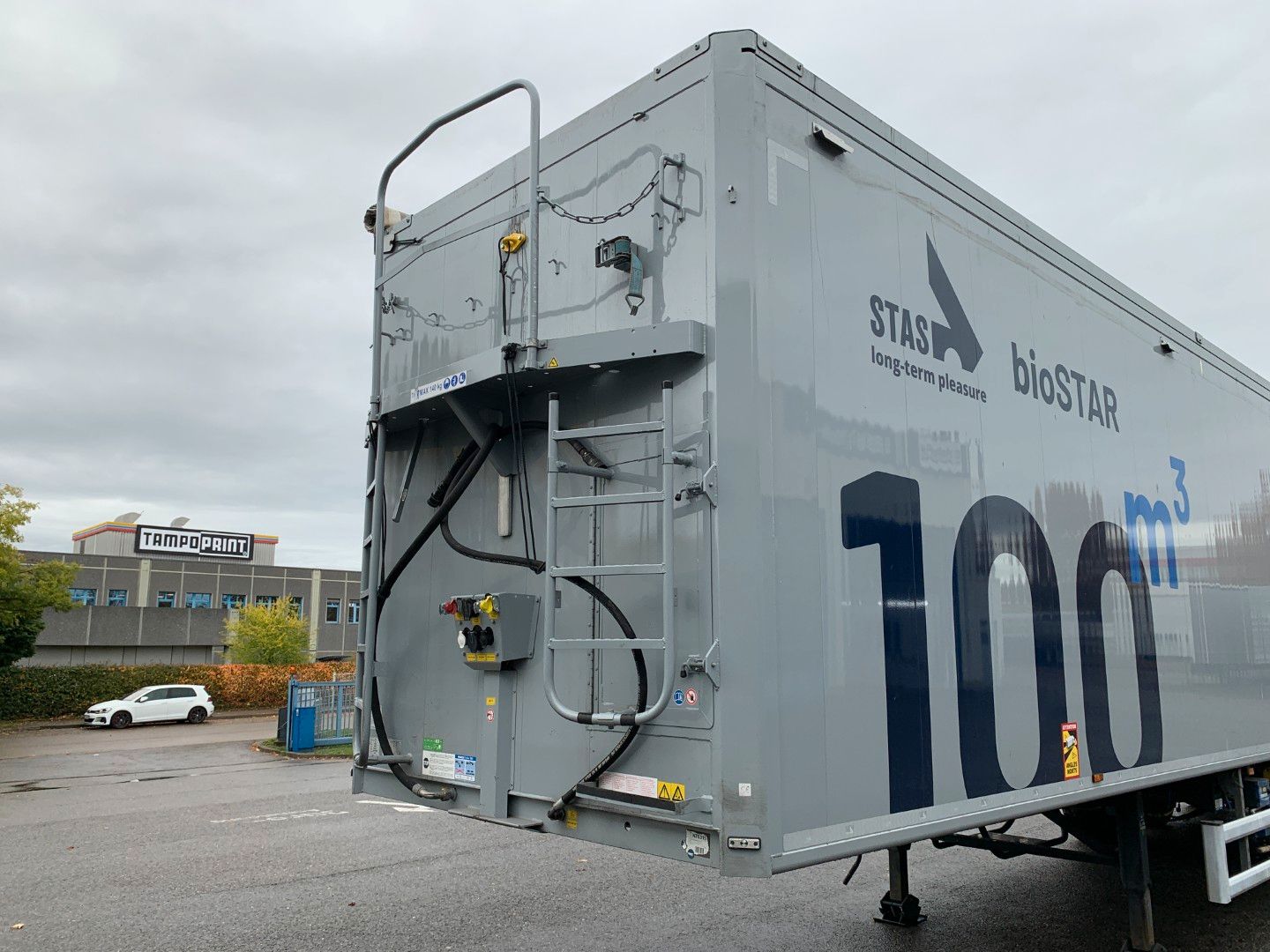

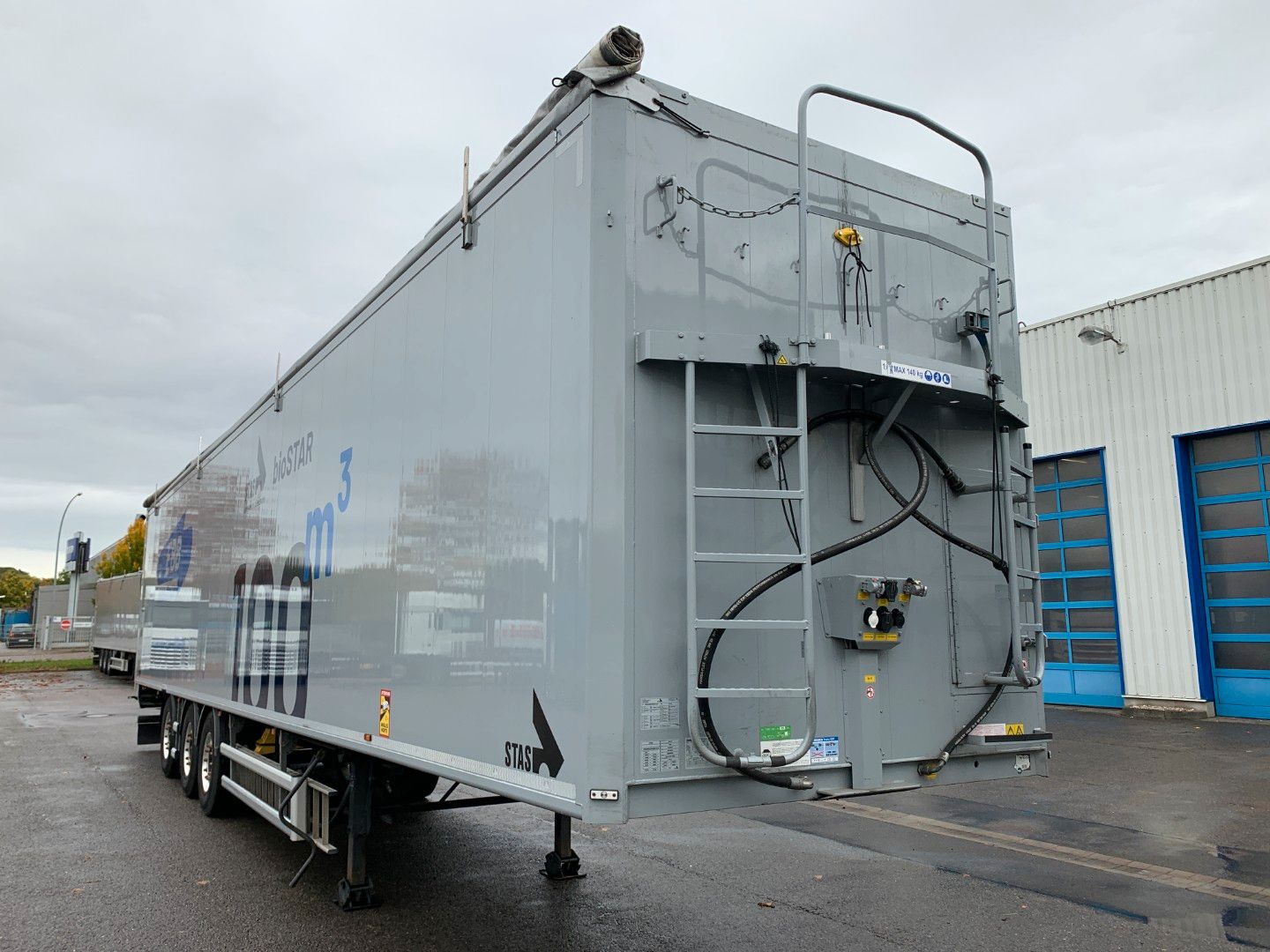

LAUFSTEG Ein Laufsteg wird an der Stirnwand montiert, mit Aufstiegsleiter links und rechts.

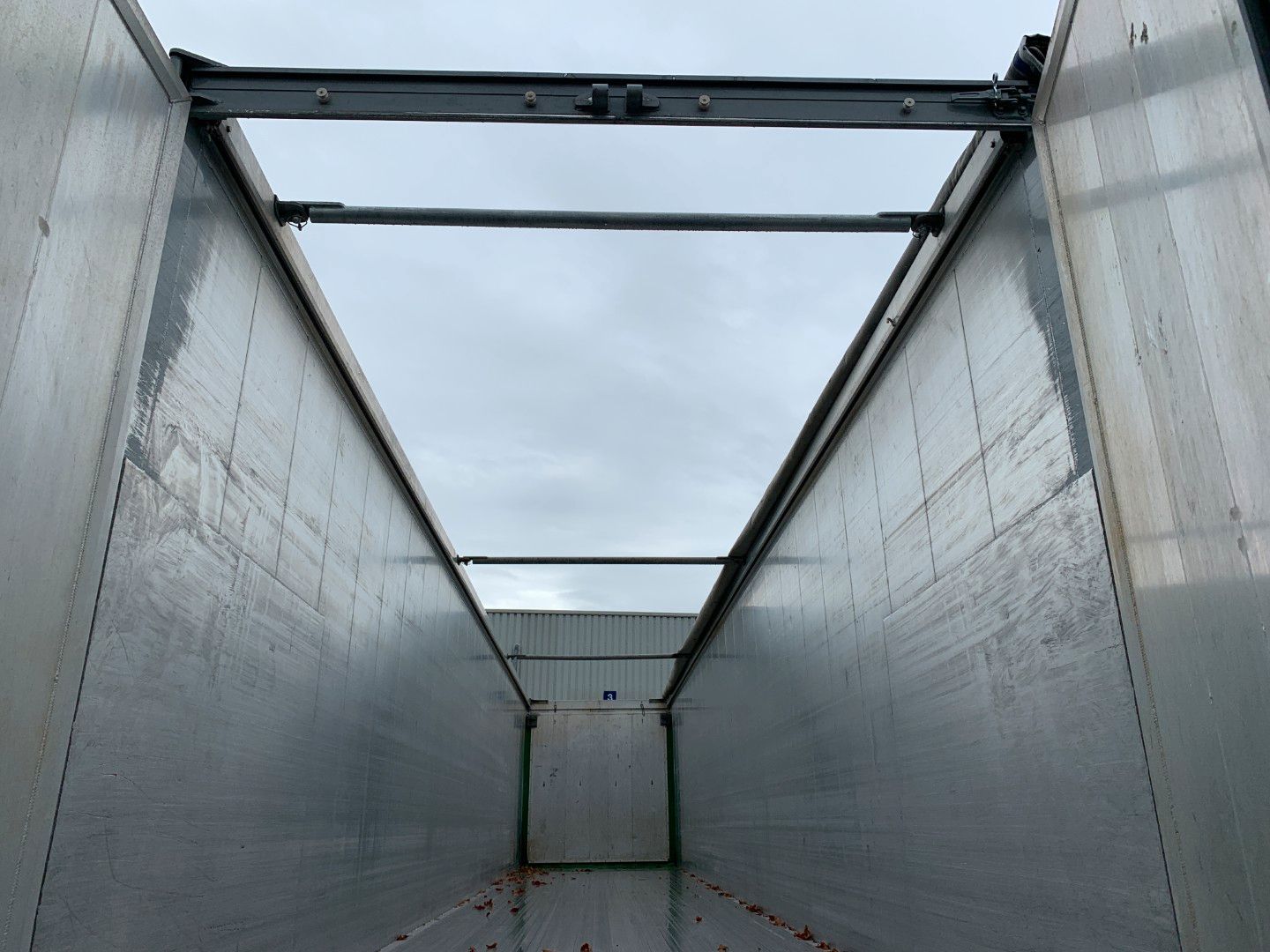

SPRIEGEL Der Aufbau ist vorsehen von ausnehmbaren Stahlspriegeln : Typ : flaches rundes Rohr - Stahl Ø 60 mm Anzahl : 3 (standard Position: 1 x hinten - 2 x verteilt über die Länge) Bolzen Außenseite rund.
PLANE Rollplane in nachstehender Ausstattung: Links: mit Schnellklicksystem Rechts: mit Kederleiste im Obergurt gezogen Qualität: Panama 900 g Mit PVC Verstärkung über die komplette Länge (ca. 500 mm breit). Planehalter: 4 x standard klappbare Planehalter (gerade
ZURRÖSEN IM BODEN Mit 12 Paar Zurrösen im Boden.
Alle Angaben ohne Gewähr. Irrtümer unter Vorbehalt. Zwischenverkauf möglich..
