Weitere Informationen
Fahrgestellmaterial Stahl
Fahrgestelltyp Z-Chassis
Last Königszapfen National 12t
Achslast National 8t
Achsabstand (mm) 1310-1310
Aufsattelhöhe (mm) 1150
Chassisbreite (mm) 1400
Ladebreite (mm) 2325
Innenhöhe vorne (mm) (IHF) 2.460
Innenhöhe hinten (mm) (IHB) 2.460
Ladelänge (mm) 11744
Gesamtbreite (mm) 2550
Radstand (mm) (WB) 7.753
Gesamtlänge (mm) 13.148
Achsen, Bremse undamp; Federung
Achsen SAF
Achsenversion Intra
Typ Bremse SAF - SBS 2220
Einpresstiefe (ET) 120
Option 1. Achse mit Liftachse und Anfahrhilfe
Aktivierung Anfahrhilfe über Taster im LKW und durch 3x Betätigung des Bremspedals
Option 3. Achse mit Liftachse
Bremsbelagverschleißanzeige nicht angeschlossen
Luftbalg-Schutzplatte
Luftfederung ECAS mit Hebe- und Senkventil
Automatische Absenkung der Luftfederung bei Kippvorgang, manuell sperrbar über Smartboard, sowie Schalter am Fahrgestell
Kupplungskopf Pneumatik Europäische Palm-Kupplung
Bedienungskonsole EBS-Bedienung in Fahrtrichtung links, vor den Achsen Typ
Smartboard
Luft- und Elektrikkonsole in Fahrtrichtung rechts
Stützwinden Typ JOST MODUL
385/65R22.5
Reifendrucküberwachung Wabco Trailerpulse
TPMS Sensortyp Felgenmontierter Sensor
TPMS Sensor Lieferant ZF
Radmutterkappen verchromt
Typ Beleuchtung ECOLED III
2 Stück LED-Rückfahrscheinwerfer hinten in Fahrtrichtung links und rechts,
2 Stück LED-Rückfahrscheinwerfer vorne in Fahrtrichtung links und rechts, im Bereich der Stützwinden
Bedienung Unterfahrschutz manuell
Abschleppöse 1 Stück in Fahrtrichtung links
Fabrikat Kippzylinder Hyva
Typ Kippzylinder Zylinder mit kleiner Hülle
Zylinder Kippwinkel Normal ±47°
Modell Kippzylinder Hyva - FC 169
Hub Kippzylinder 8130 Kippzylinder max. PTO Druck 250
Hydraulische Kupplung Drehkupplung
Hydraulische Kupplung - Größe 1
Hydraulische Kupplung - Geschlecht Weiblich
Hydraulische Kupplung - Schlauch 2.100 mm
Werkzeugkiste Kunststoff
Position Werkzeugkiste in Fahrtrichtung links, vor den Achsen
Abmessung Werkzeugkiste - Links vor den Achsen 830x500x470
Alu Anlegeleiter mit 2.8 m Länge, rechts
3x Besen- und Schaufelhalter an der Stirnwand in Fahrtrichtung links
Belademanometer Ø 100 mm - vorne auf dem Fahrgestell
Zwei Kunststoffunterlegkeile
Neigung Stirnwand (°) 20
Neigung Rückwand (°) 90
Stirnwand Aus 3 mm HB450 hergestellt
Seitenwand aus 4/3 mm HB450 hergestellt
Boden aus 5 mm HB450 hergestellt
Position Gummiauflagen unterhalb der Bodentraversen angebracht

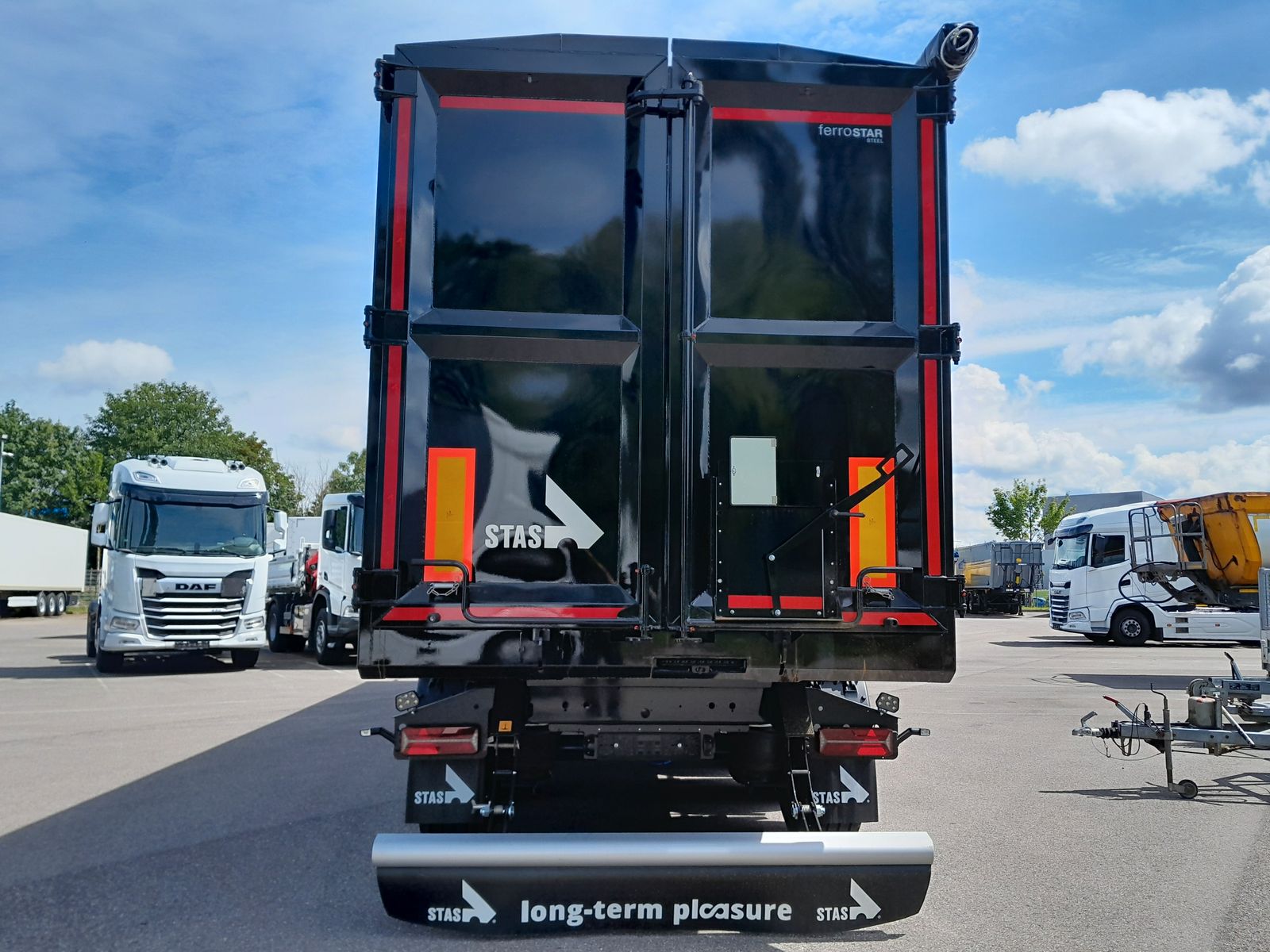

Rückwand Typ Flügeltüren
Rückwand aus 3 mm HB450 hergestellt
Anzahl Scharniere Rückwand 3 Paar Türscharniere
Ausführung Flügeltür Teilung 1/2 zu 1/2, mit 1 Stück Schrottverschluss
Öffnung der Türflügel rechts zuerst öffnend
Schieber rechteckige Ausführung, mit Polyamidführung
Schieber Position 1 Stück rechts
Befestigung der geöffneten Türflügel erfolgt über Kette
Dichtung Rückwand mit Gummidichtung im unteren Bereich, seitlich auf 500 mm auslaufend
Zusatzverriegelung Rückwand Pneumatisch doppelwirkend
Bedienung der Zusatzverriegelung manuell über Bedienung seitlich am Armaturenträger
Ausführung Planenwicklung Wickellatte
Typ Spriegel aus Stahl in trapezförmiger Ausführung, umlegbar
Anzahl und Position der Spriegel 3 Stück Mittelspriegel, gleichmäßig über gesamte Ladefläche aufgeteilt
Planenhalter in drehbarer Ausführung, demontierbar
Anzahl der Planenhalter 3 Stück
Positionen Planenhalter rechter Seitenwand
Stirnwandplanrohrauflage trapezförmig offen
Planrohrauflage Rückwand trapezförmig offen
Spriegelhalterung

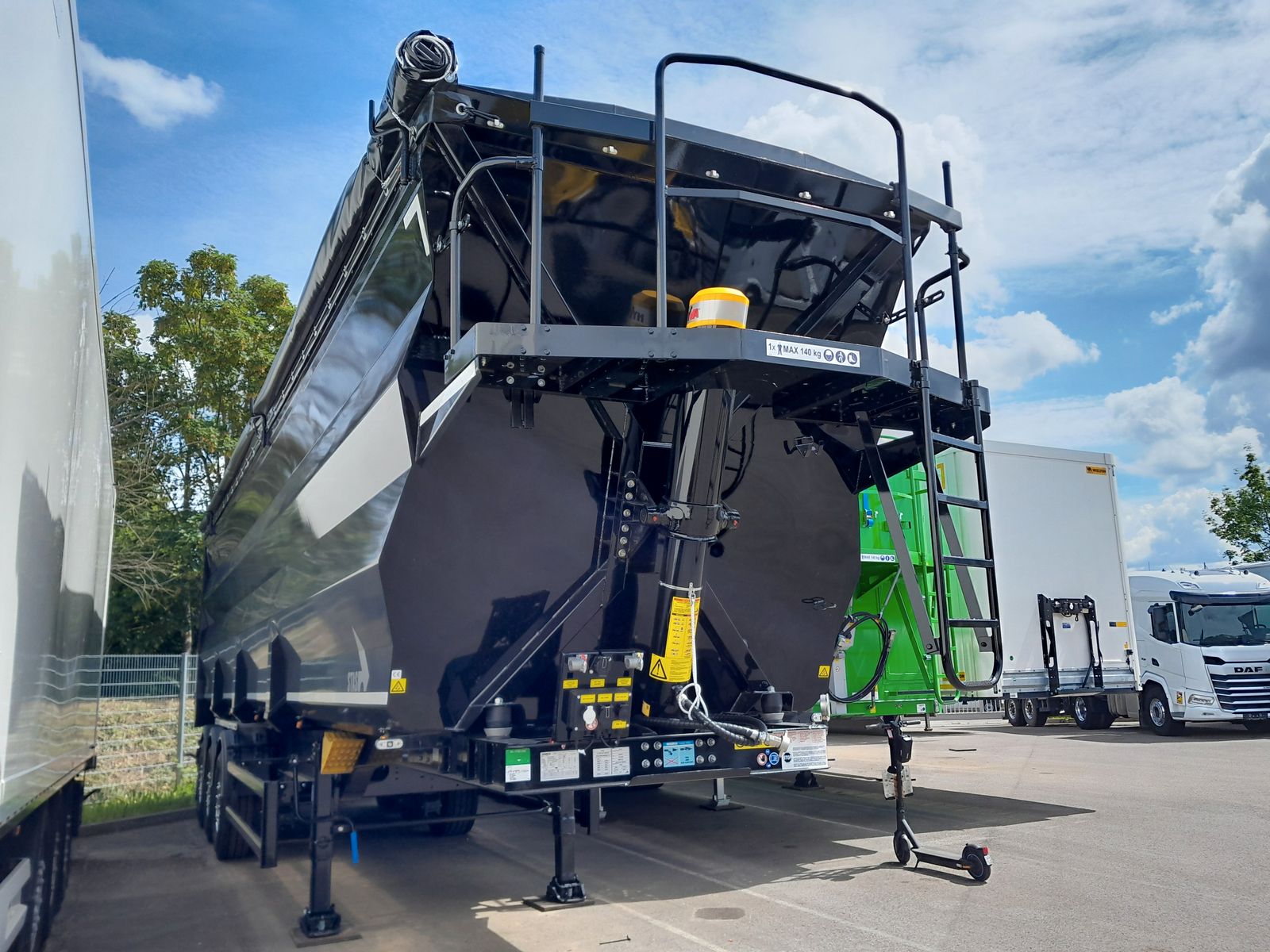

Laufsteg an der Stirnwand
Position Aufstieg Laufsteg in Fahrtrichtung links
Position der Tritte innen an der Stirnwand in Fahrtrichtung links
Ausführung Tritte innen an der Stirnwand geschlossen
A-Schild klappbar auf der Tür, in Fahrtrichtung rechts
Trittleiter im Heckabschluss ausziehbare Trittleiter, in Fahrtrichtung rechts
2 x Luftrüttler unterhalb des Aufbaus, 1x vorne mittig und 1x mittig, Betätigung über Druckknopf am Armaturenträger
Anzeige der Spriegelposition links am Obergurt
Indikator Typ Position Blatt Stützbalken Roter Pfeil
Konturmarkierung gemäß UN/ECE Regulation 48 - Seitlich: Weiß, Heck: Rot
Verdecksystem
Typ Verdecksystem Standard Rollplane
Planenvariante Standard (680g/m²)
Ausführung Rollplane Standard (680g/m²) ohne Lichtstreifen
Befestigung der Plane in Fahrtrichtung links Planensicherung über Spanngurte
Befestigung der Plane in Fahrtrichtung rechts mit Tirseil und festen, am Obergurt angebrachten, Ösen
Spanngetriebe für Rollplanenabspannung Spanngetriebe mit Handgriff, montiert auf der Unterseite / Seitenwand des Aufbaus
Anzahl der Spanngurte 4 Stück
Position Spanngetriebe in Fahrtrichtung links
Schutz der Plane mit Alu-Planschutzlatte
Position Planenschutz in Fahrtrichtung rechts
Überlappung Plane - in Fahrtrichtung links (mm) 320
Überlappung Plane - in Fahrtrichtung rechts (mm) 135
Überlappung Plane - an der Stirnwand (mm) 100
Überlappung Plane - an der Rückwand (mm) 130
Farbe Spanngurte Schwarz - SCHWARZ
Farbe Chassis RAL 9005 - TIEFSCHWARZ
Farbe Mulde RAL 9005 - TIEFSCHWARZ
