Weitere Informationen

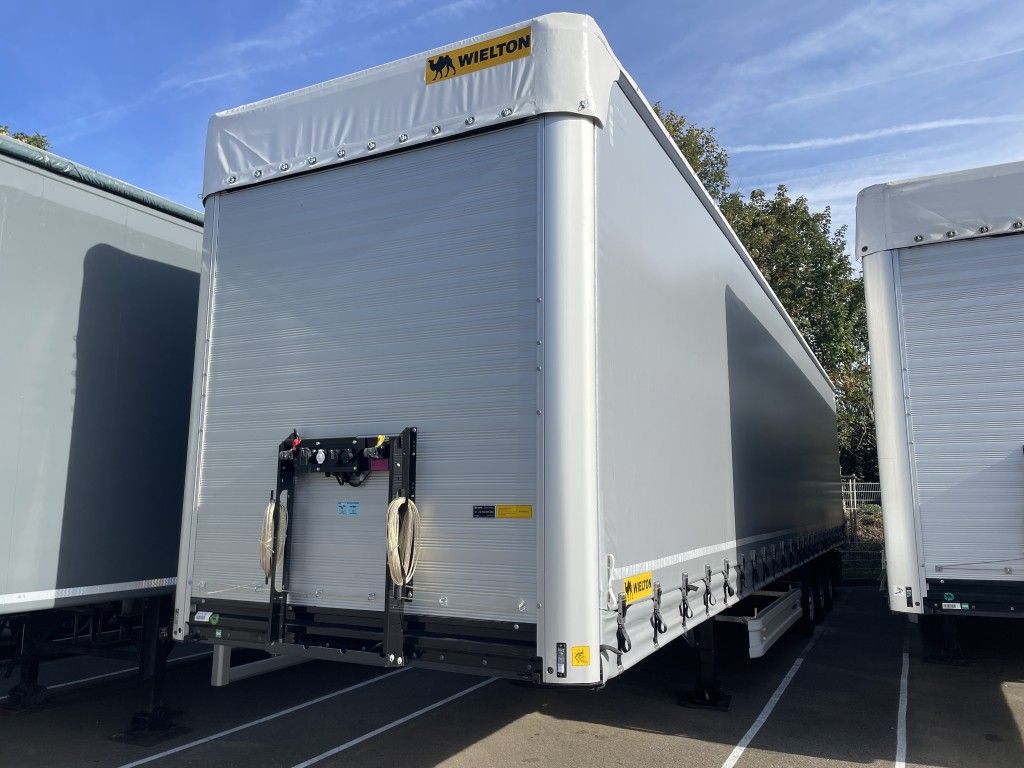

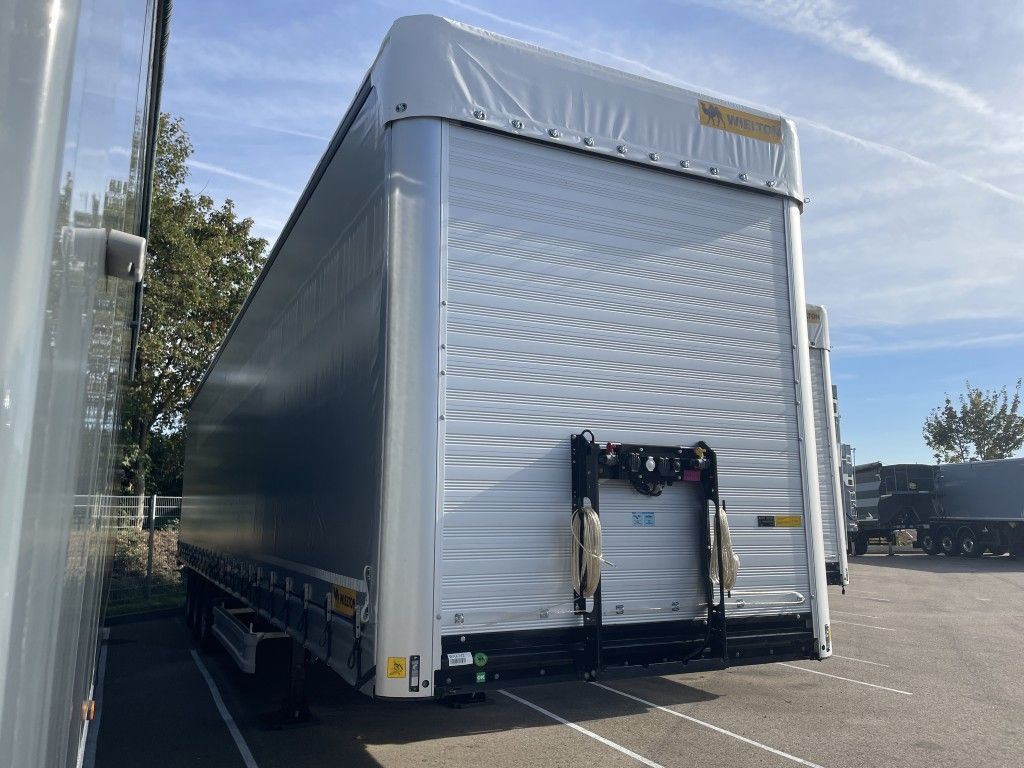

Curtain Master MEGA
Weißaluminium
Maße und Gewichte
Gesamtlänge 13830 mm
Plattform-Innenlänge 13620 mm
Gesamtbreite 2550 mm
Plattform-Innenbreite 2480 mm
Innenbreite zwischen Rungen 2480 mm
Innenbreite zwischen Längsträger (ohne Hubdach) 2480 mm
Seitliche Durchladehöhe bei Hubdach und Innenhöhe 2850, 2785 mm
Achsabstand 1310 mm
Sattelhöhe 950 mm
Halshöhe 80 mm
Plattformhöhe 1030 mm
Abstand Königszapfen 1.Achse 6390 mm
Stückzahl von Europaletten 34 szt
Techn. zul. Gesamtgewicht (administrativ) 36000 kg
Techn. zul. Gesamtgewicht 42000 kg
Techn. zul. Achslast (administrativ) 8000 kg
Techn. zul. Achslast 9000 kg
Techn. zul. Sattellast 15000 kg
Herstellerbezeichnung NS3K nd
Genauigkeit +/- 4% nd
Leergewicht 6560 kg
TECHNISCHE DATEN
Fahrgestell
Lampenträger aus Stahl 371 mm
Palettenanschlag mit Zurrlöchern
Wielton Seitenanfahrschutz weiße Vollfüllung
Heck-Unterfahrschutz starr
Stahl Heck-Unterfahrschutz
Boden aus Siebdruckplatte 30 mm Belastbarkeit 7,5 to
Lochaussenrahmen mit durchgehenden Verzurrmöglichkeiten zur Ladungssicherung SAFETY LOCK System; von 50 bis 67 pro Seite ja nach Modell
Stahl-Rammpuffer am Heck
Achsen und Federung
Anzahl der Achsen 3
Starre Achsen
Sattelhöhe 950
BPW Scheibenachsen 3x 9000kg 19,5 ECO PLUS 3 Klemmen BPW ET=120
1. Liftachse
Stützbeine
2-Gang-Getriebestützen, Volllast (BPW Gen2 FL/SAF Hercules)
Kotflügel
PVC-Kotflügel ¼ Schale 2 vorne, 6 hinten
Felgen
6x Stahlfelge 19,5-14 ET-120
Bereifung
6x Bereifung ALL-ROAD Premium 445/45/R19,5(Goodyear)
Sonstige Fahrgestellausstattung
Zwei Keile mit Befestigung
Zollschnur/Planenseil an der Stirnwand (Kein Zollverschluss)
1 Aufstiegsleiter hinten ausziehbar
2 Kennzeichnungstafeln hinten auf der Rückwand 565x200 ECE-R70
Aufbau
Innenhöhe 2950
Einstecklatten - 4 Reihen
1er-Reihe Alu-Aufsatzlatten H=100 mm 8 St.
Schiebedach Edscha HYBRYD (0, +50, +100, +150) und 450 für Beladung nach vorne und nach hinten verschiebbarem Dach unabhängig von den Seitenplanen
Seitenplanen mit 24 Planenspanner
Aluminium Stirnwand
Stirnwand-Anfahrschutz (Metallplatte) H=1500mm
2er-Reihe Alu-Aufsatzlatten H=100 mm 8 St.
3er-Reihe Alu-Aufsatzlatten H=100 mm 8 St.
4er-Reihe Alu-Aufsatzlatten H=100 mm 8 St.
Planenschnellspanner vorne
Planenspannvorrichtung hinten
Standard-Planenspanner
Planenspanner mit zusätzlicher Sperre
Schiebeverdeck beiderseitig zu öffnen EDSCHA HYBRID
Rückwand als Aluminium Doppelflügeltür
Bremsanlage/Pneumatik
Bremsanlage Wabco mit Basic Modulator mit RSS/RSP
Stahl-Luftkessel
Lackierung Chassis
Lackierung Chassis RAL 7021 (Schwarzgrau)
KTL Beschichtung
Planenfarbe
Seitenplanenfarbe Polplan 018 RAL 9006 (Silber)
Elektrik
2x7 polig + 1x15 polig mit EBS-Anschluss, ohne Verbindungsleitungen zur SZM
Beleuchtung LED Aspöck-EUROPOINT III mit blinkenden Seitenmarkierungsleuchten
Zusatzsysteme
Das System ist für Sattelauflieger und Anhänger entwickelt worden und dient der Überwachung des Reifendrucks und der Reifentemperatur des Fahrzeugs. Hersteller ABERG Connect. Das System besteht aus an den Felgen montierten TPMS-Sensoren (Reifendruck und Temperatur) und einem an das EBS angeschlossenen Gerät
Version
DC 9,5 Ausführung
Teil-Konturmarkierung seitlich weiß
Teil-Konturmarkierung hinten rot
Wielton-Warnaufkleber
Bezeichnung in deutscher Sprache
Zertifikate/Homologation
Zertifikat Ladungssicherung nach VDI 2 700 DIN EN 12642 XL
DC 9,5 Zertifikat
Getränke Zertifikat
Garantie
Der Hersteller gewährt eine 24-monatige Garantie auf das Fahrzeug,
abhängig von den gesetzlichen Bestimmungen des jeweiligen Marktes.
Die Garantie gilt gemäß den Verkaufs- und Lieferbedingungen und setzt
die Einhaltung der im Garantieheft angegebenen Wartungsintervalle voraus.
Garantiezeit für ON-ROAD/ OFF ROAD Produkte
- 24 Monate für das komplette Produkt ab dem Datum der Erstzulassung
- 36 Monate auf den Fahrzeugrahmen ab dem Datum der Erstzulassung
ausgenommen Oberflächen Rost)
- 10 Jahre Garantie gegen Durchrostung des Chassis (zu verstehen als Rostbildung von innen nach außen)
Gewährleistung: 24-Monate ab Zulassung, ausgenommen Verschleißteile, unter der Bedingung einer technischen Inspektion nach 12 Monaten. Für die jeweiligen Achsbaugruppen wird eine Garantie gemäß den Vorgaben der Achsenhersteller gewährt.
