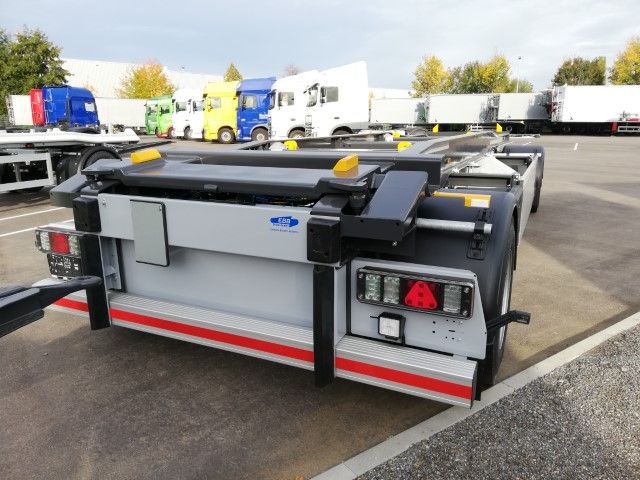

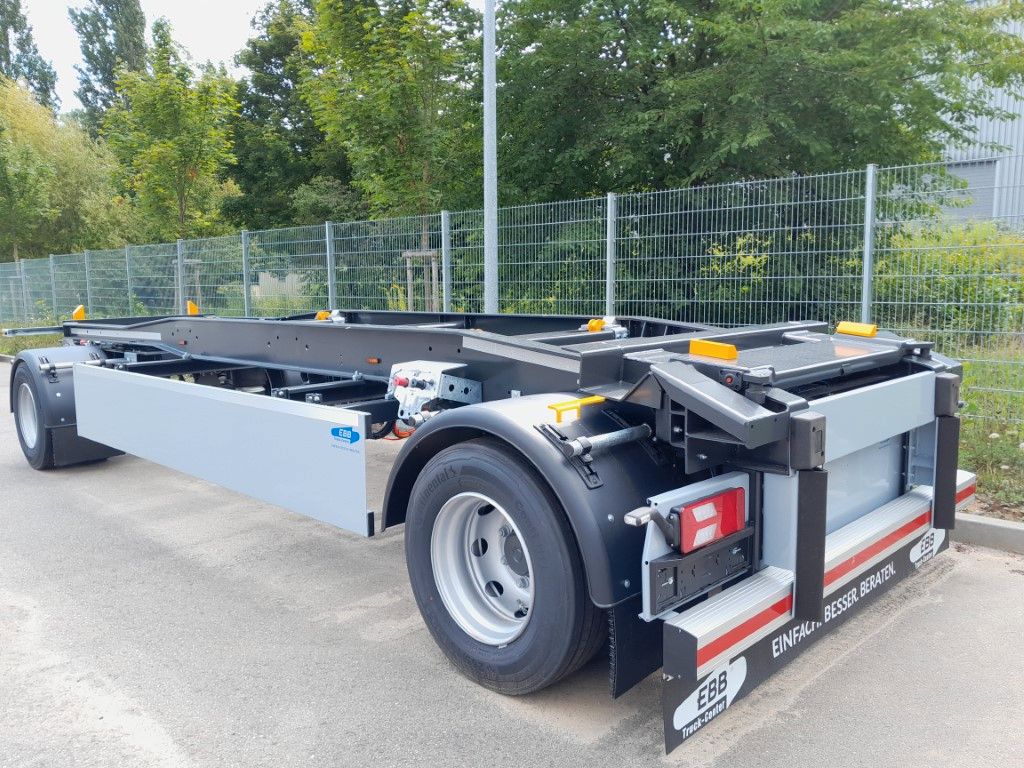

Schlittenanhänger 20 S
Novagrau

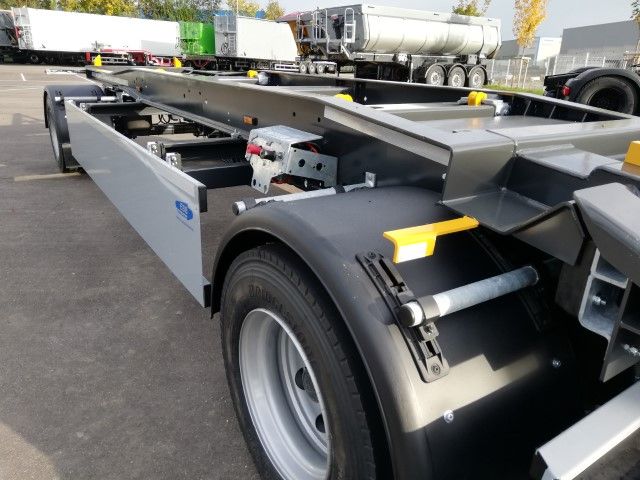

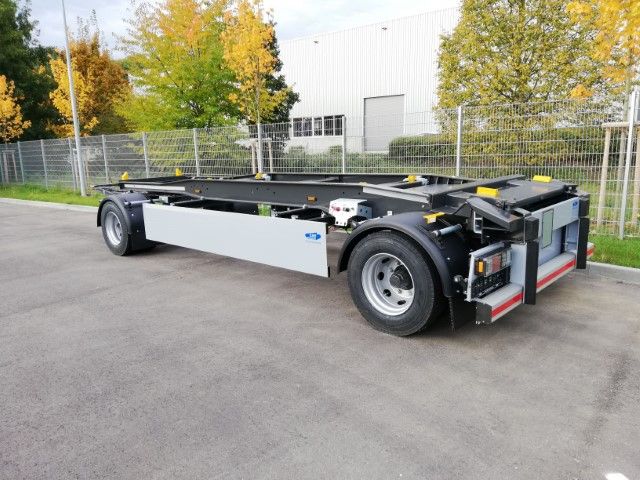

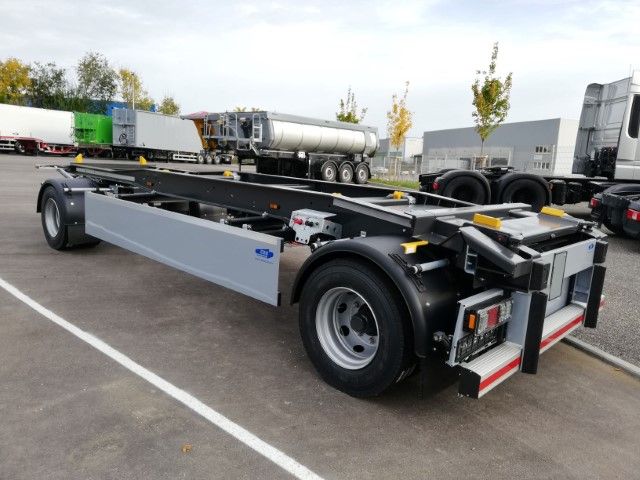

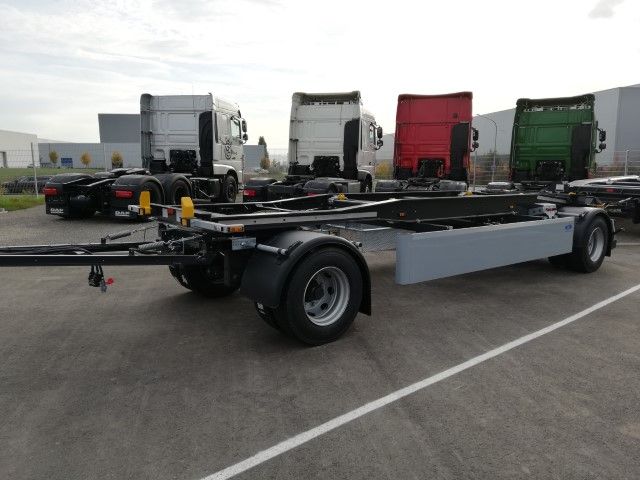

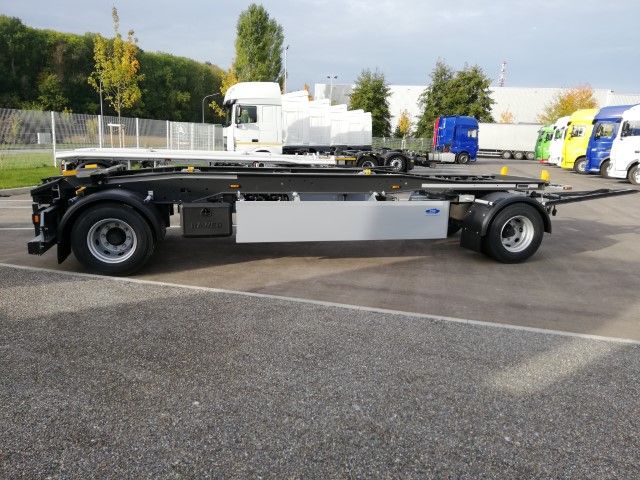

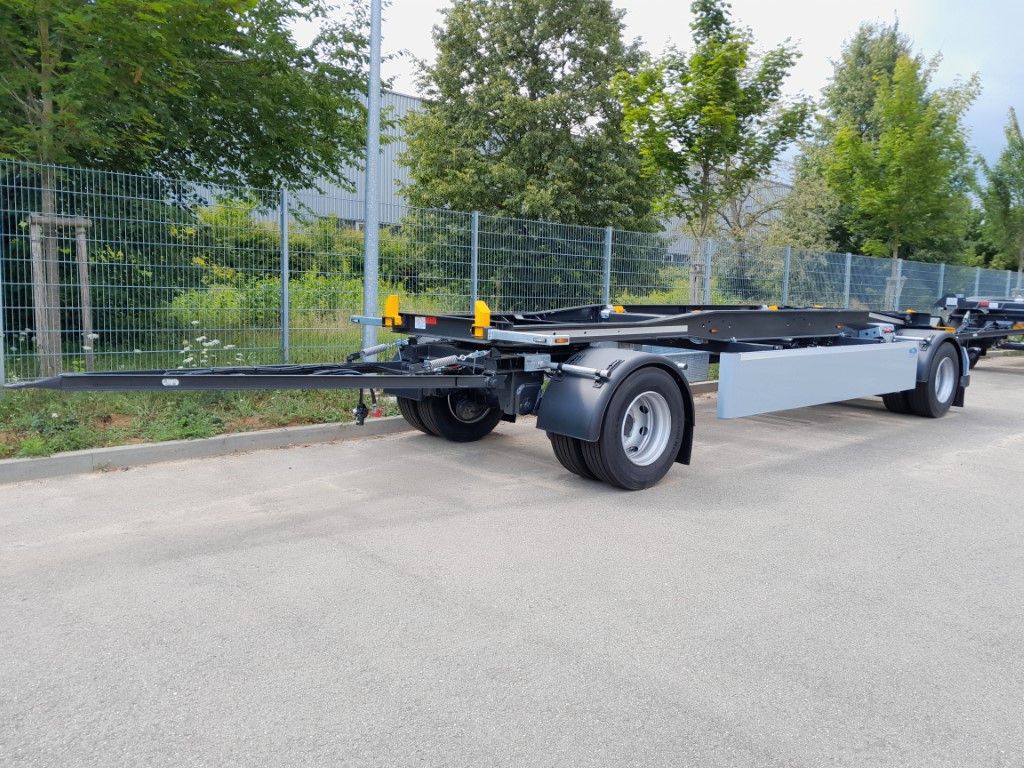

2-Achs Anhängerfahrgestell für Container

Schlittenausführung (20S)



Maße und Gewichte
Bezugslänge außen ca. 7.055 mm

Gesamtbreite ca. 2.500 mm

Fahrhöhe beladen ca. 1.150 mm

Rollbahnlänge ca. 6.890 mm

Radstand 5.240 mm

Leergewicht komplett ca. 3.460 kg

techn. mögl. Gesamtgewicht ca. 20.000 kg

zul. Gesamtgewicht ca. 18.000 kg

Nutzlast ca. 14.540 kg

zur Aufnahme für Behälter von 5000 bis 7000 mm Länge nach DIN 30722.





--Fahrgestell
--

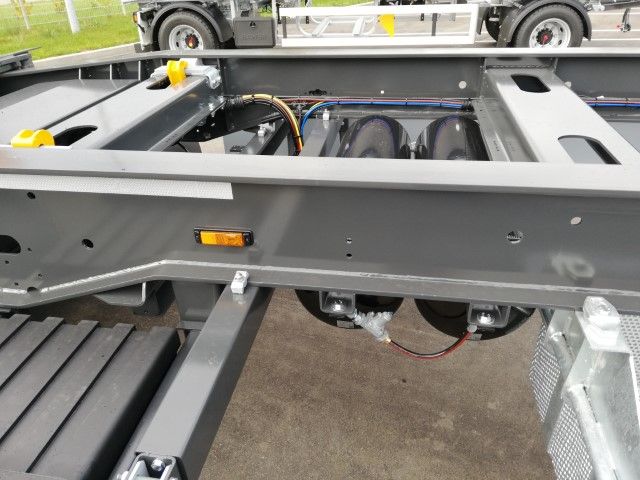

Fahrgestell-Konstruktion aus geschweißten I-Langträgern in QSTE-Stahl

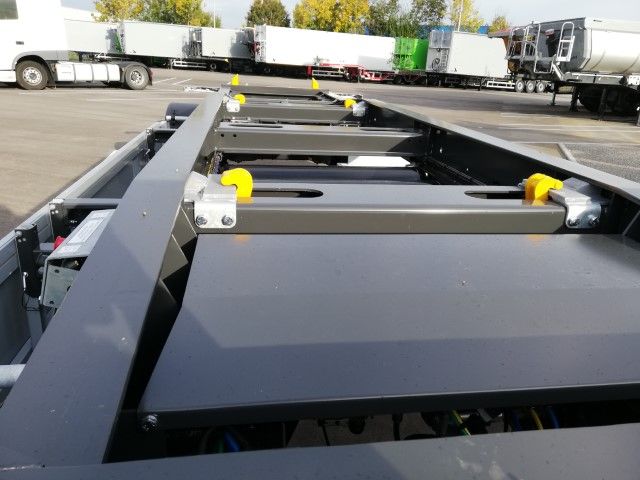

4 Containerverriegelungen und Aufsatzschlittenverriegelung pneumatisch

betätigt.

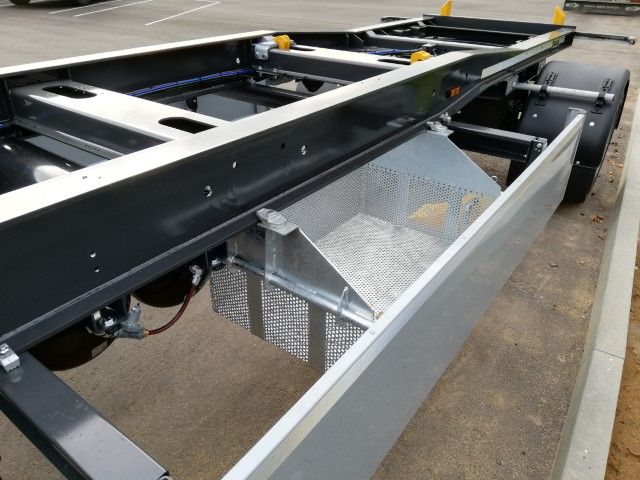

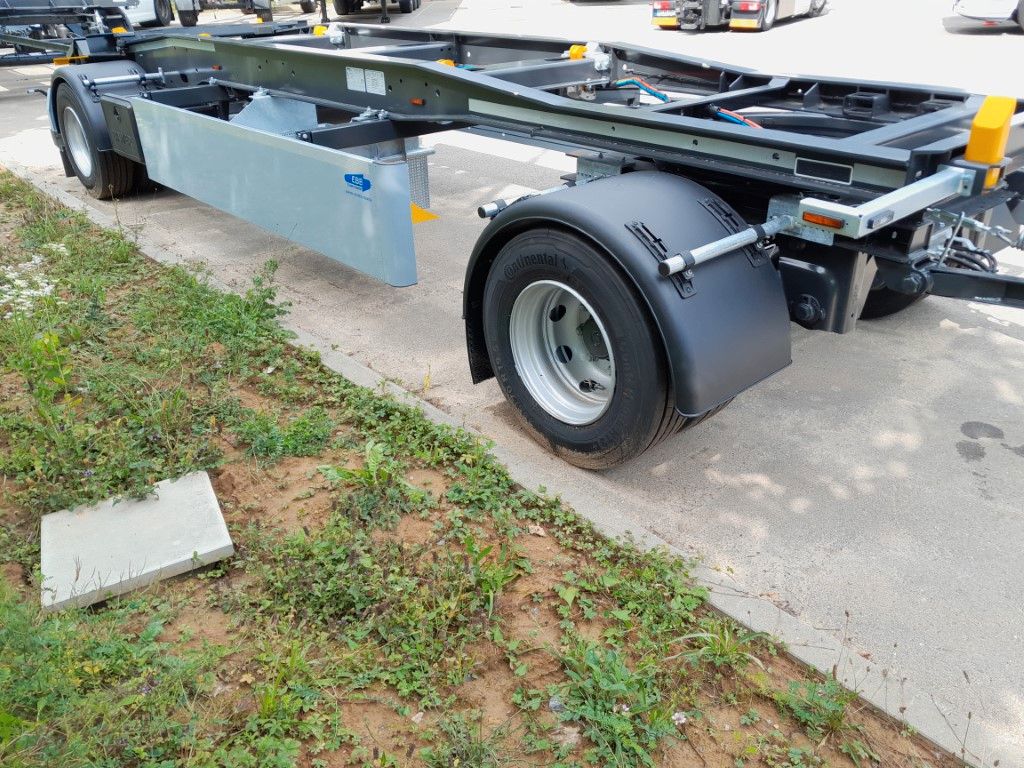

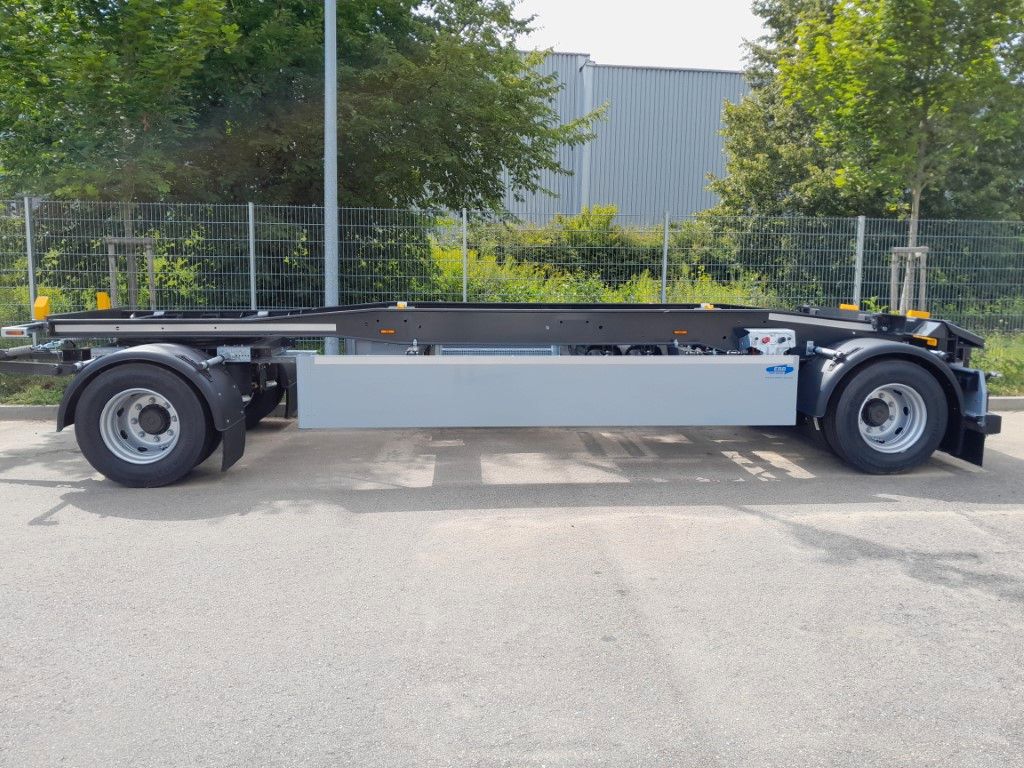

Seitl. Schutzeinrichtung nach RL 89/297/EWG geschlossen.





--Drehgestell
--

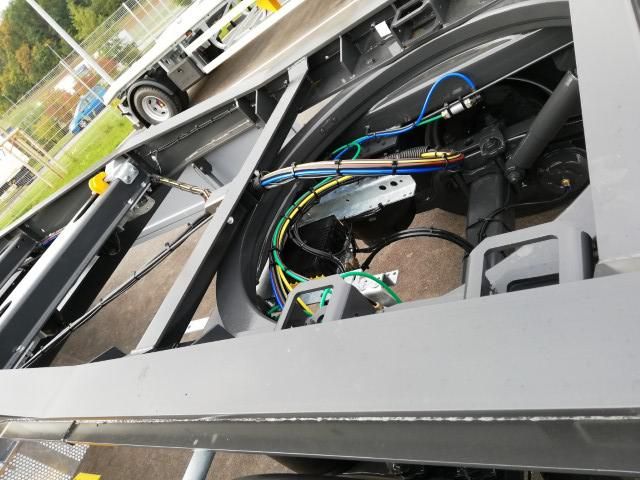

Drehgestell 980 FM inklusive Kugellenkkranz 90/1100/22 (Wartungsarm).

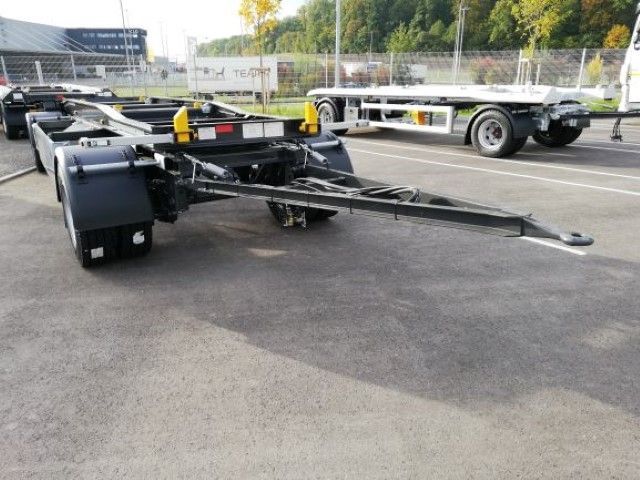

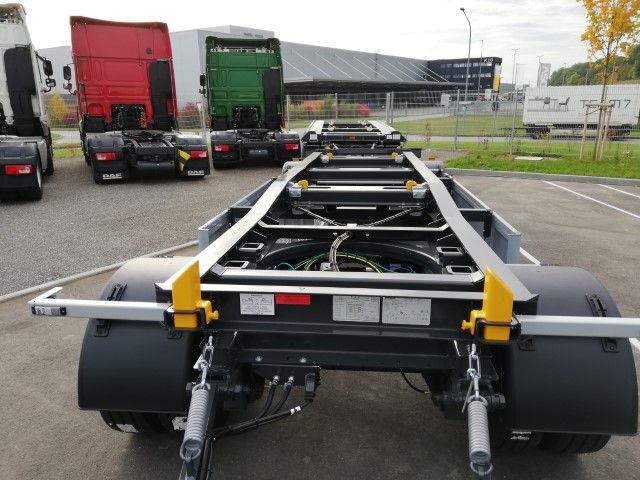

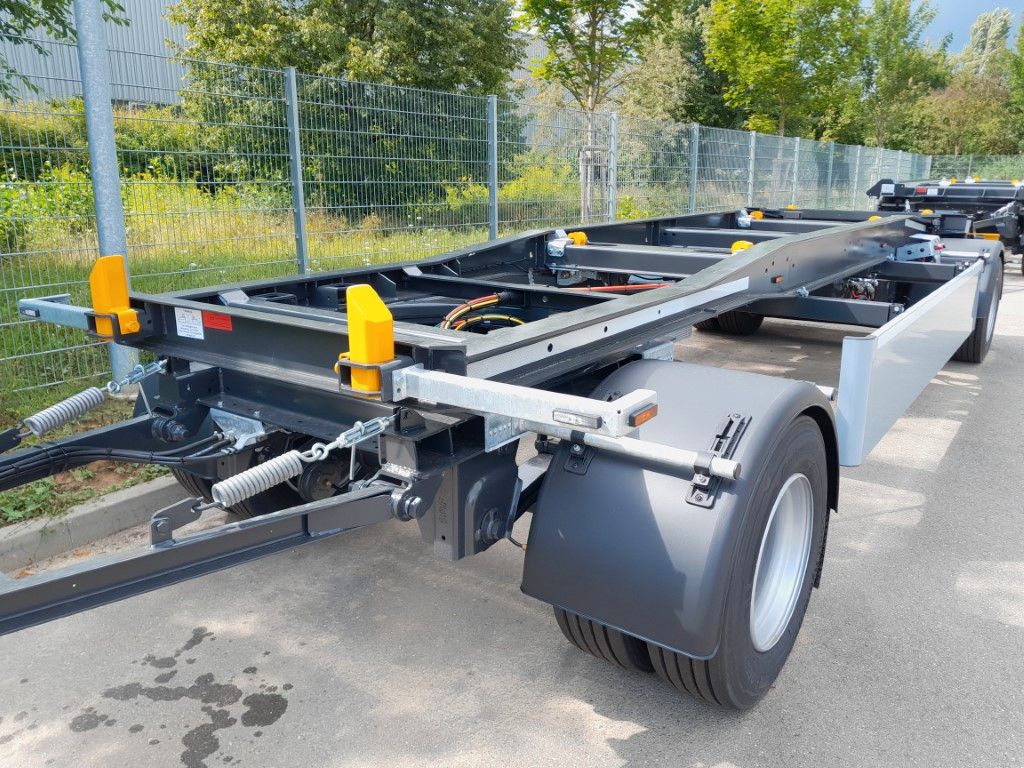

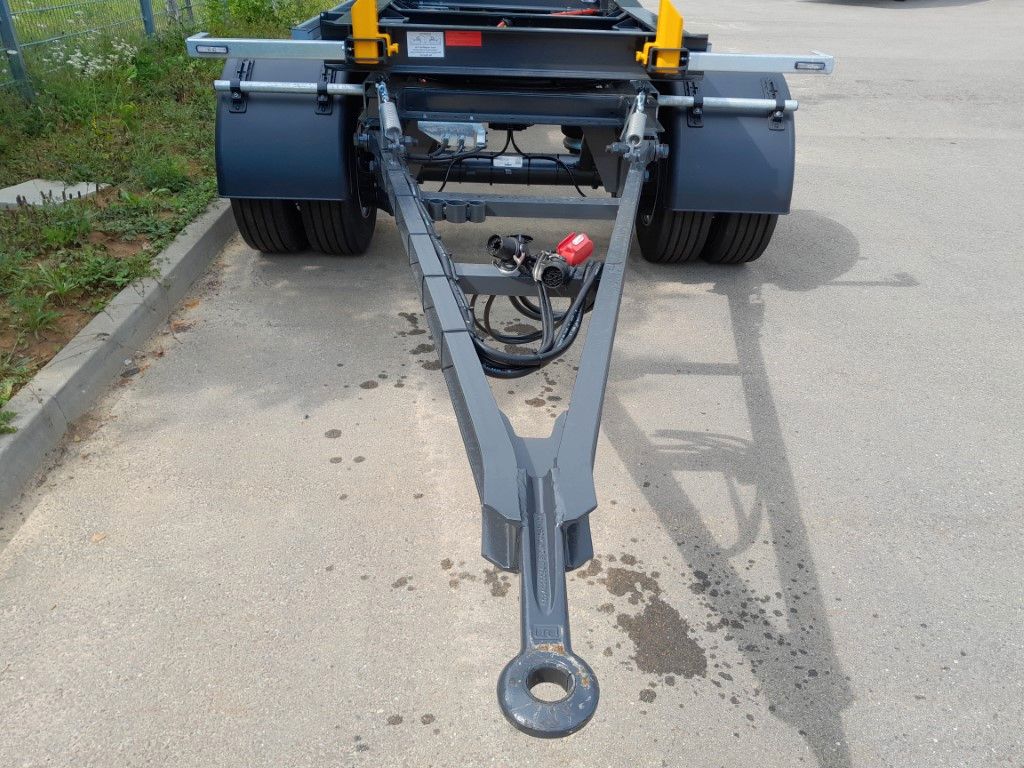

--Zuggabel
--

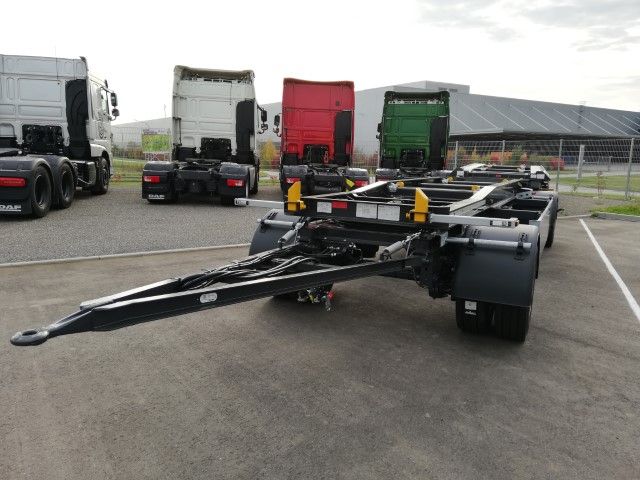

Zuggabel 2600/980/100/30 Zugöse geneigt

mit Höheneinstellung (Zugfeder m. Spannschloss)

Zuggabel mit DIN-Zugöse Innen D=40mm, Außen D=110, Dicke 30mm





--Achsen
--
2 x 10 t Achsen für 19,5Scheibenbremse, Fabrikat nach Herstellerwahl

Bremsscheibendurchmesser ca. 370mm,

Radbefestigung durch Mittenzentrierung nach DIN 74 361 Teil 3.

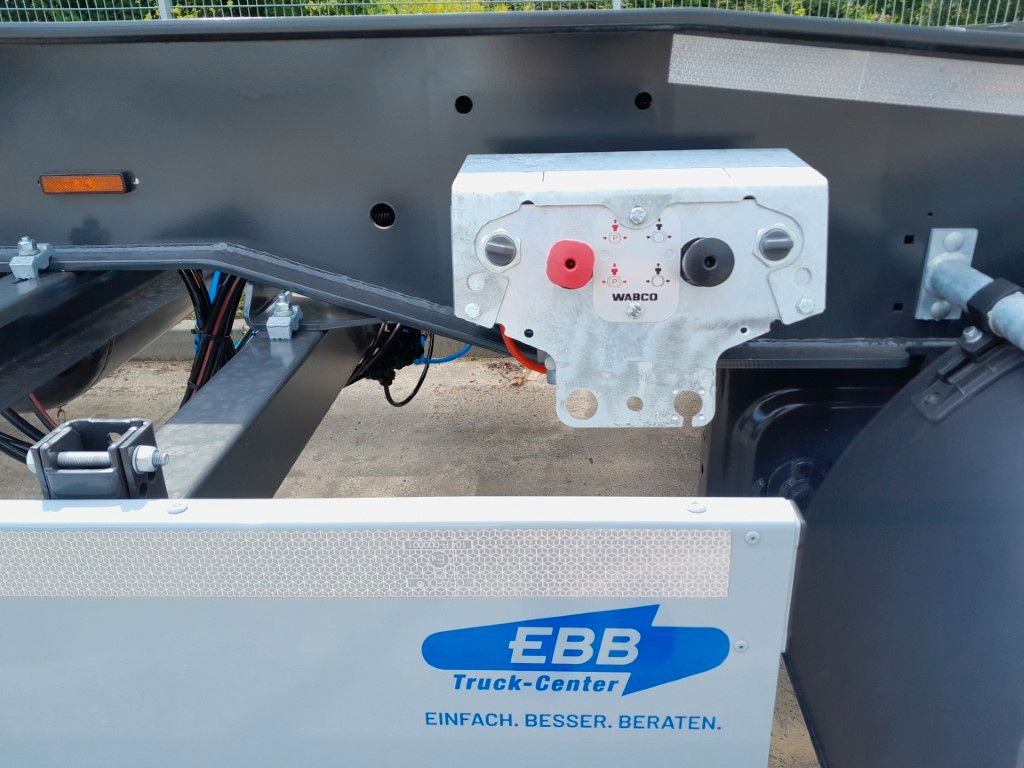

--Bremsanlage
--
Druckluftbremsanlage nach EU-Richtlinie mit Kupplungskopf Duomatik.

Konventionelle Luftfederanlage,

EBS Typ 4S/3M, Elektronisches Bremssystem mit ROLL Stability,

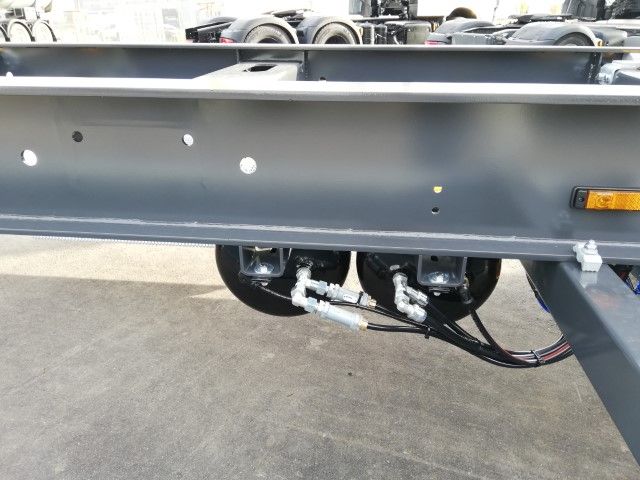

Doppelmembran-Federspeicherzylinder auf der Hinterachse,

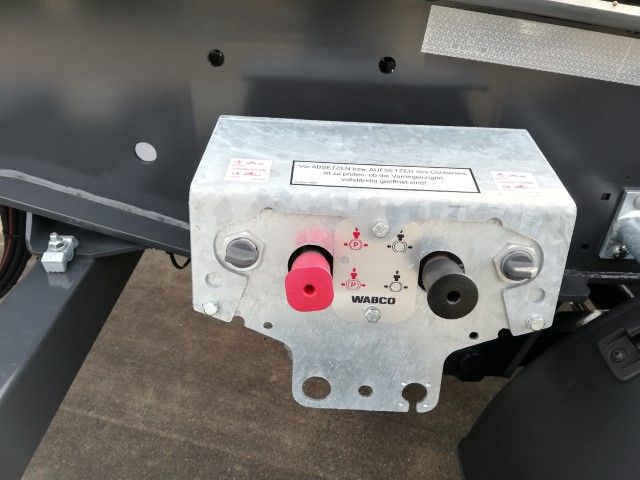

Löseventil zum separaten Lösen der Federspeicherbremse.





--Lichtanlage
--
Lichtanlage 24 Volt Voll LED nach RL 76/756/EWG mit Mehrkammerleuchte und

Kennzeichenleuchte im Leuchtenblech integriert

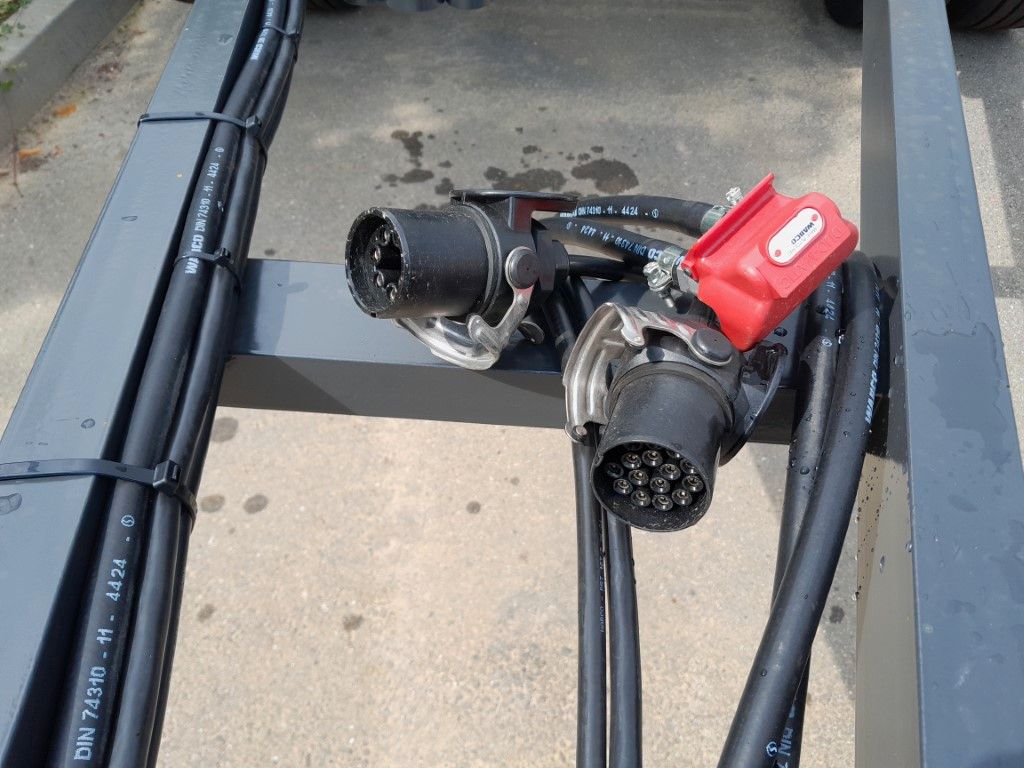

1 x 15 polige Steckverbindung

6 Stück LED Seitenmarkierungsrückstrahlerleuchten mitblinkend

2 Stück LED Begrenzungsleuchten weiss vorne

2 Stück LED Spurhalteleuchten hinten separat montiert

1 Stück zusätzlicher Rückfahrscheinwerfer





Räder/Reifen
8-fach 265/70R19.5 (7.5x19.5)

Stahl Räder ET 138,

Radmuttern unlackiert

Inkl. Reifendrucküberwachung

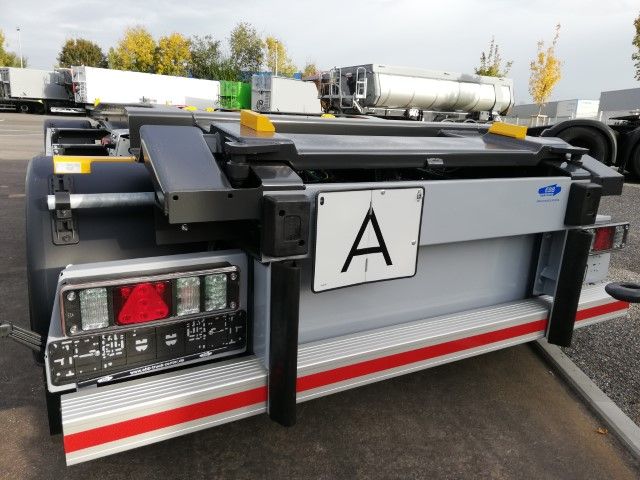

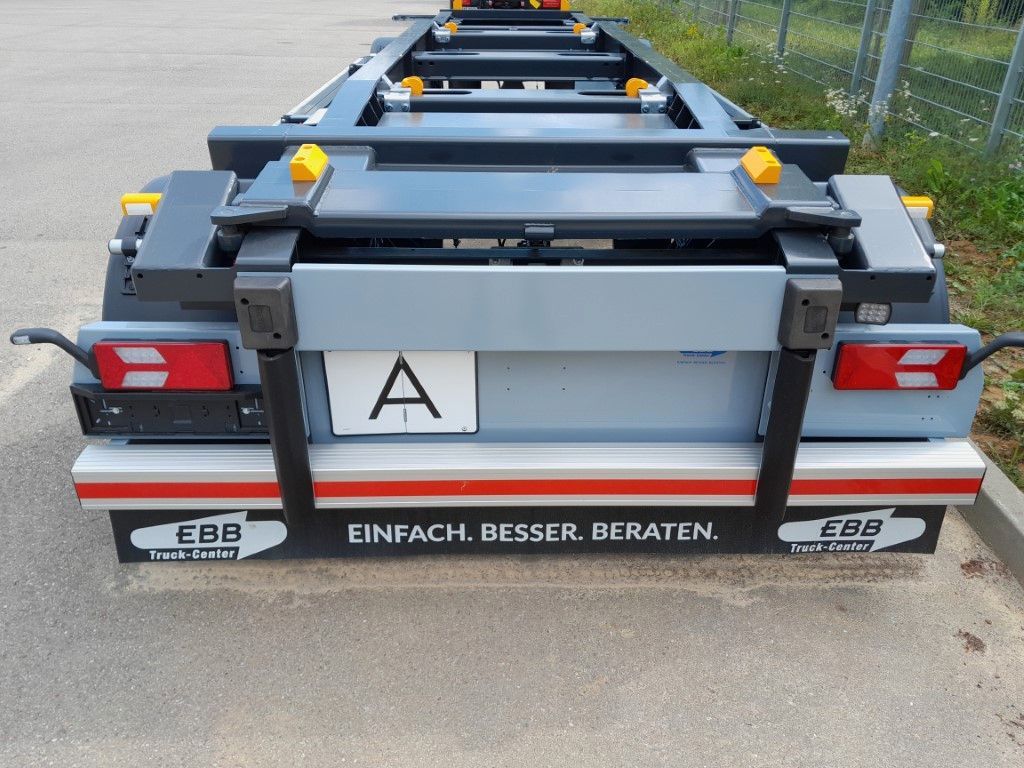

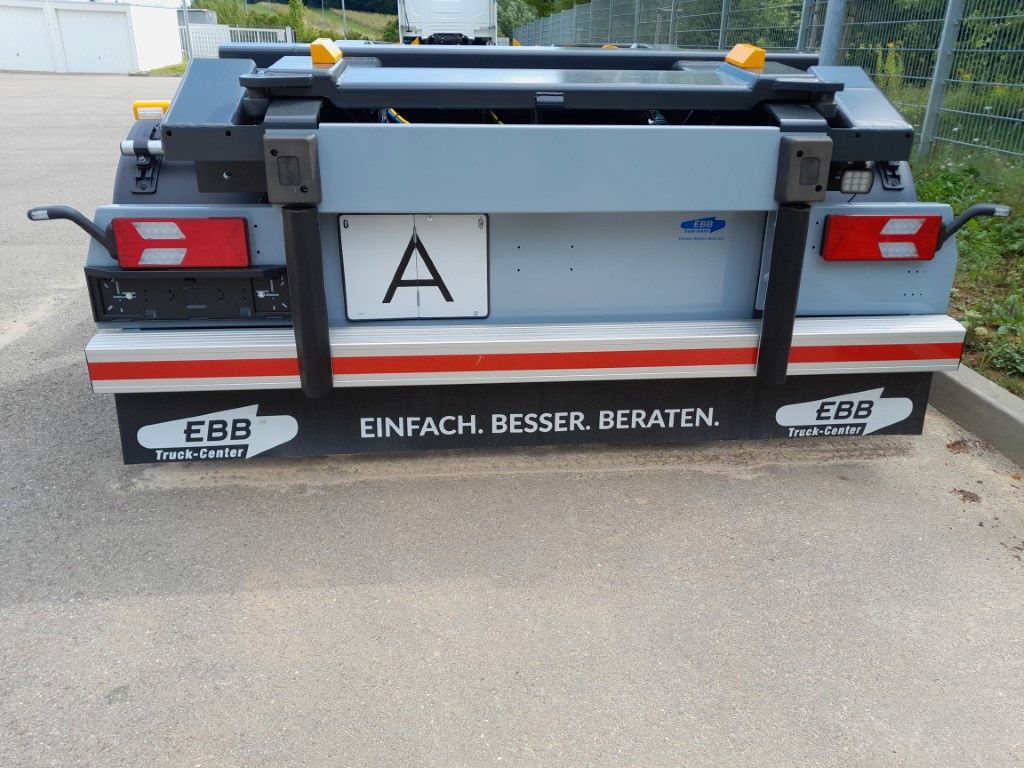

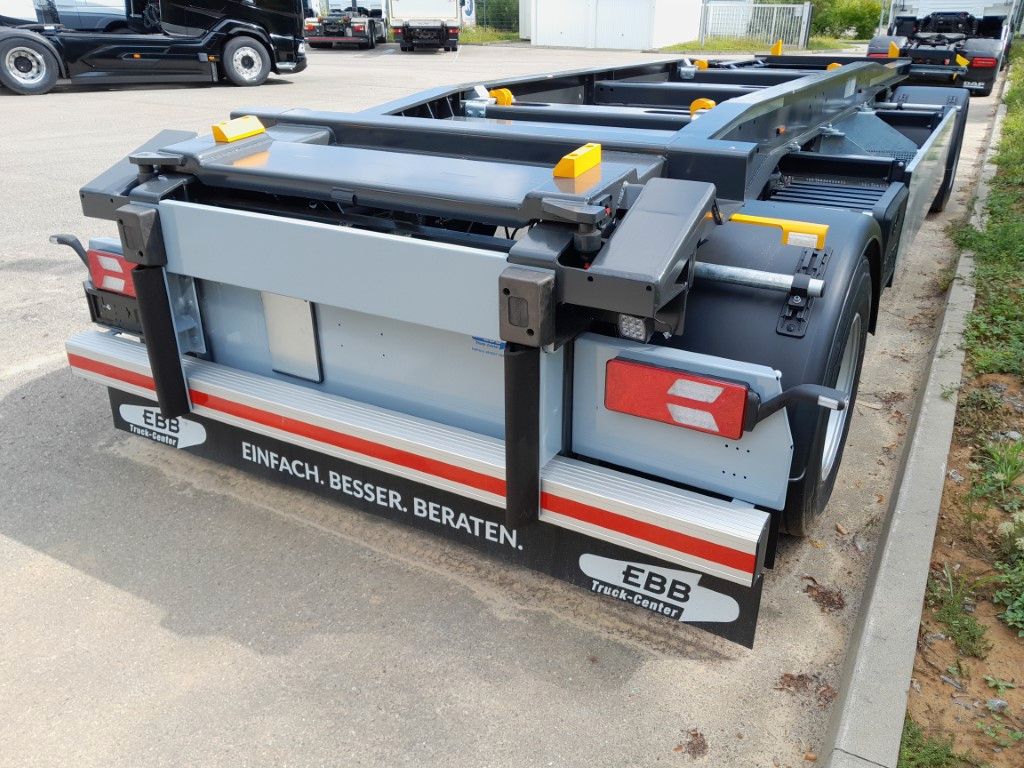

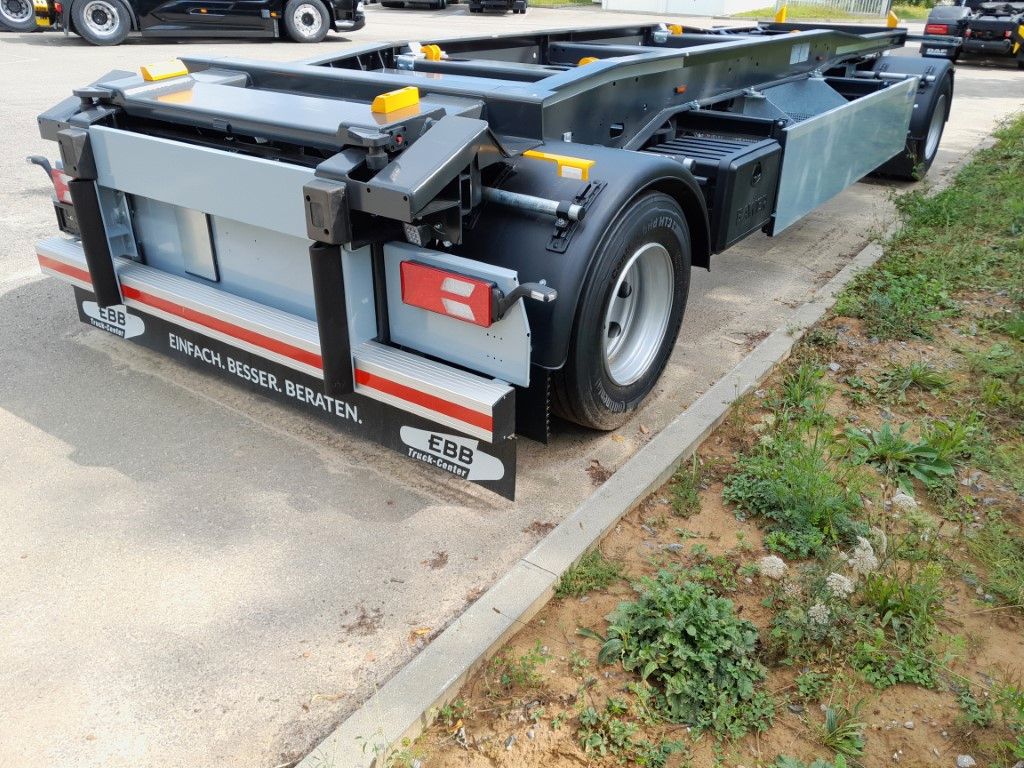

Unterfahrschutz

Unterfahrschutz aus Aluminium.

Zwei senkrechte Delta-Rammschutzprofile dienen zum Schutz des Hecks beim

Be-und Entladen.





--Zubehör
--
4 Stück Kunststoffkotflügel Halbschalen vorne und hinten, Einzelrad Kotflügel

4 Stück Antispray-Schmutzfänger, neutral

1 Stück Kunststoffwerkzeugkasten abschließbar

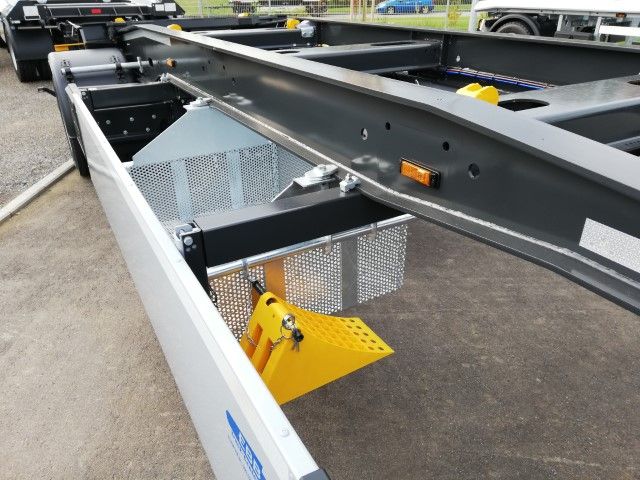

1 Stück Unterlegkeil mit Halterung

1 Stück Kennzeichenhalterung

1 Stück A-Schild für den Transport von Abfallstoffen

1 Stück Netzkasten hängend

2 Stück Behältereinweiser

3 Stück Aufkleber klein EBB





--Lackierung
--
Fahrgestell Farbe: MB7350 Novagrau

Aufsatzschlitten: MB 7350 Novagrau

Radnaben Farbe: schwarz KTL

Felgen Farbe: RAL 9006 Silber

Konturenmarkierung hinten: rot

Konturenmarkierung seitlich: weiß

geschlossene SSE: RAL 7001 Silbrgrau

Heckabschluss/Leuchtenbleche: RAL 7001 Silbergrau

Unterfahrschutz: Alu-eloxiert (Silber)

Verriegelungshaken, Behältereinweiser: gelb





--Dokumentation
--
Inbetriebnahme- und Bremsprotokoll

Bedienungsanleitung

Wartungsvorschriften Achshersteller

DEKRA Gutachten



Alle Angaben ohne Gewähr. Irrtümer unter Vorbehalt. Zwischenverkauf möglich..
